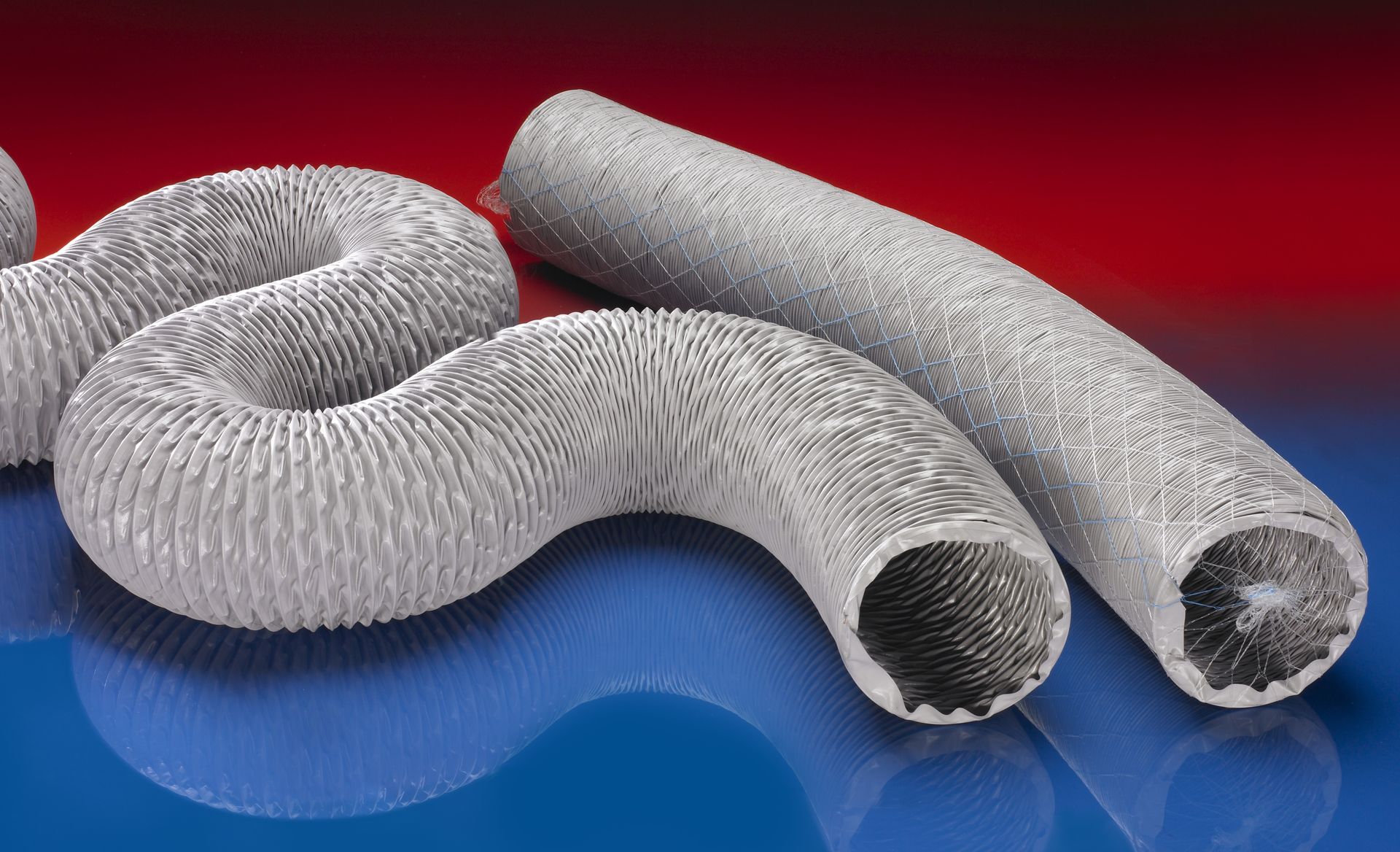

PROTAPE® PVC 371 (LD)

PVC ventilační hadice (do +110°C)
Gas High flexibility Flame retardant 24 hour shipment service

Detaily produktu

Aplikace

  • flexibilní hadice na vzduch
  • odsávání výparů vznikajících při svařování
  • odsávací rameno
  • živočišná výroba: ventilace stájí, stodol
  • stavební průmysl: odvětrávání tunelů
  • autobusy, karavany/přívěsy, mobilní domy, čluny, lodě, jachty: ventilace, topení
  • odstraňování azbestu
  • průmyslové vrtání
  • vytápění stanů, letištních prostor, topení pro stavební stany
  • topení, přívod čerstvého vzduchu

Vlastnosti

  • vyztuženo tkaninou
  • super lehká
  • velmi ohebná + stlačitelná 6:1
  • dobrá odolnost vůči zásadám a kyselinám
  • dobrá odolnost vůči chemikáliím
  • stěna: samozhášecí dle: NF P 92-503 M2
  • odpovídá směrnici RoHS
  • REACH dle --> Technologie / Technické informace / REACH

Teplotní rozsah

  • -10°C až 80°C
  • krátkodobě až 110°C

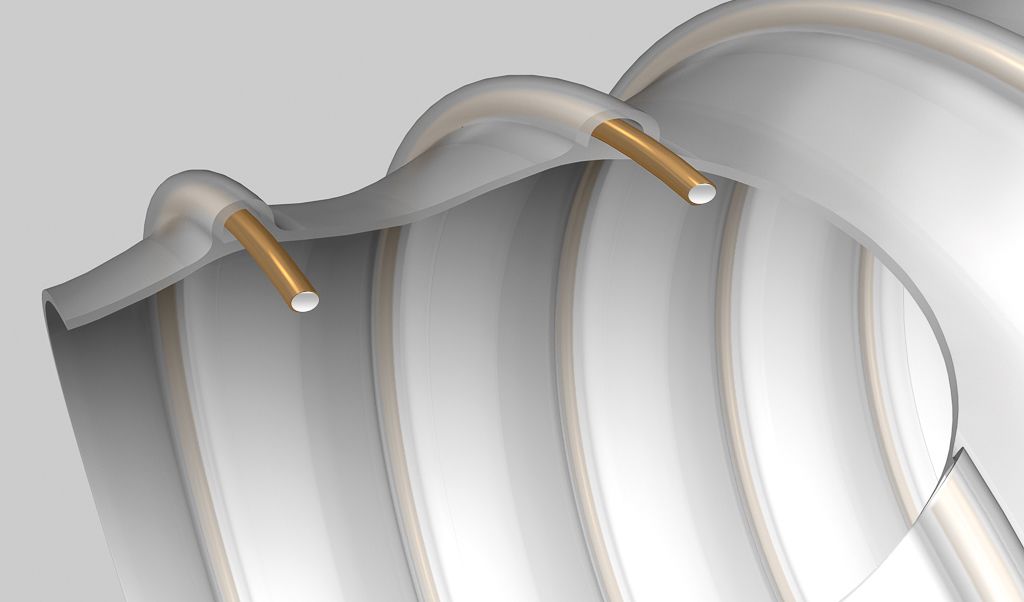

Konstrukce

  • PROTAPE® hadice
  • 1. pružinový ocelový drát integrovaný ve stěně hadice
  • 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
  • 3. šírka stěny 0,25 mm cca.

Varianty k dodání

  • další průměry a délky jsou k dispozici na vyžádání
  • šedá (standart), černá, bílá
  • zákaznické značení produktu
  • Stlačené balení v plastikovém obalu (nízké náklady na přepravu, minimální skladovací velikost)

Možnosti položky

Vnitřní průměr


(in / mm)
Vnější
průměr

(mm)
Přetlak


(bar)
Podtlak


(bar)
Poloměr
ohybu

(mm)
Hmotnost


(kg/m)
Rozměry
skladem

(m)
Výrobní
délky

(m)
Číslo objednávky
černá
1,5 / 38
41.00
0,315
0,175
22.00
0.10
-
7,5 15
Vnitřní průměr (in / mm)
1,5 / 38
Vnější průměr (mm)
41.00
Přetlak (bar)
0,315
Podtlak (bar)
0,175
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.10
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 40
43.00
0,300
0,170
23.00
0.10
-
7,5 15
Vnitřní průměr (in / mm)
- / 40
Vnější průměr (mm)
43.00
Přetlak (bar)
0,300
Podtlak (bar)
0,170
Poloměr ohybu (mm)
23.00
Hmotnost (kg/m)
0.10
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2 / 50-51
54.00
0,240
0,145
29.00
0.12
-
7,5 15
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
54.00
Přetlak (bar)
0,240
Podtlak (bar)
0,145
Poloměr ohybu (mm)
29.00
Hmotnost (kg/m)
0.12
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2,36 / 60
63.00
0,200
0,110
33.00
0.14
-
7,5 15
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
63.00
Přetlak (bar)
0,200
Podtlak (bar)
0,110
Poloměr ohybu (mm)
33.00
Hmotnost (kg/m)
0.14
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2,5 / 63-65
68.00
0,185
0,105
36.00
0.16
-
7,5 15
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
68.00
Přetlak (bar)
0,185
Podtlak (bar)
0,105
Poloměr ohybu (mm)
36.00
Hmotnost (kg/m)
0.16
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3 / 75-76
79.00
0,160
0,080
41.00
0.18
-
7,5 15
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
79.00
Přetlak (bar)
0,160
Podtlak (bar)
0,080
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.18
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 80
83.00
0,150
0,080
43.00
0.19
-
7,5 15
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
83.00
Přetlak (bar)
0,150
Podtlak (bar)
0,080
Poloměr ohybu (mm)
43.00
Hmotnost (kg/m)
0.19
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3,5 / 89-90
93.00
0,135
0,070
48.00
0.20
-
7,5 15
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
93.00
Přetlak (bar)
0,135
Podtlak (bar)
0,070
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
0.20
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
4 / 100-102
105.00
0,120
0,050
54.00
0.24
-
7,5 15
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
105.00
Přetlak (bar)
0,120
Podtlak (bar)
0,050
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.24
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 110
113.00
0,110
0,045
58.00
0.27
-
7,5 15
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
113.00
Přetlak (bar)
0,110
Podtlak (bar)
0,045
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
0.27
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
4,5 / 114-115
118.00
0,105
0,040
61.00
0.29
-
7,5 15
Vnitřní průměr (in / mm)
4,5 / 114-115
Vnější průměr (mm)
118.00
Přetlak (bar)
0,105
Podtlak (bar)
0,040
Poloměr ohybu (mm)
61.00
Hmotnost (kg/m)
0.29
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
5 / 125-127
130.00
0,095
0,035
67.00
0.32
-
7,5 15
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
130.00
Přetlak (bar)
0,095
Podtlak (bar)
0,035
Poloměr ohybu (mm)
67.00
Hmotnost (kg/m)
0.32
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
5,5 / 140
143.00
0,085
0,035
73.00
0.35
-
7,5 15
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
143.00
Přetlak (bar)
0,085
Podtlak (bar)
0,035
Poloměr ohybu (mm)
73.00
Hmotnost (kg/m)
0.35
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6 / 150-152
155.00
0,080
0,035
79.00
0.37
-
7,5 15
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
155.00
Přetlak (bar)
0,080
Podtlak (bar)
0,035
Poloměr ohybu (mm)
79.00
Hmotnost (kg/m)
0.37
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6,3 / 160
163.00
0,075
0,020
83.00
0.44
-
7,5
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
163.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
6,5 / 165
168.00
0,075
0,020
86.00
0.47
-
7,5 15
Vnitřní průměr (in / mm)
6,5 / 165
Vnější průměr (mm)
168.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
86.00
Hmotnost (kg/m)
0.47
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
7 / 178-180
183.00
0,065
0,020
93.00
0.54
-
7,5 15
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
183.00
Přetlak (bar)
0,065
Podtlak (bar)
0,020
Poloměr ohybu (mm)
93.00
Hmotnost (kg/m)
0.54
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
8 / 200-203
206.00
0,060
0,020
105.00
0.60
-
7,5 15
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
206.00
Přetlak (bar)
0,060
Podtlak (bar)
0,020
Poloměr ohybu (mm)
105.00
Hmotnost (kg/m)
0.60
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 250
254.00
0,050
0,015
129.00
0.78
-
7,5 15
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
254.00
Přetlak (bar)
0,050
Podtlak (bar)
0,015
Poloměr ohybu (mm)
129.00
Hmotnost (kg/m)
0.78
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
10 / 254
258.00
0,045
0,015
131.00
0.79
-
7,5 15
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
258.00
Přetlak (bar)
0,045
Podtlak (bar)
0,015
Poloměr ohybu (mm)
131.00
Hmotnost (kg/m)
0.79
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 300
304.00
0,040
0,010
154.00
0.94
-
7,5 15
Vnitřní průměr (in / mm)
- / 300
Vnější průměr (mm)
304.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
154.00
Hmotnost (kg/m)
0.94
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
12 / 305
309.00
0,040
0,010
157.00
0.95
-
7,5 15
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
309.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
157.00
Hmotnost (kg/m)
0.95
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 350
354.00
0,035
0,010
179.00
1.09
-
7,5
Vnitřní průměr (in / mm)
- / 350
Vnější průměr (mm)
354.00
Přetlak (bar)
0,035
Podtlak (bar)
0,010
Poloměr ohybu (mm)
179.00
Hmotnost (kg/m)
1.09
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
14 / 356
360.00
0,035
0,010
182.00
1.11
-
7,5
Vnitřní průměr (in / mm)
14 / 356
Vnější průměr (mm)
360.00
Přetlak (bar)
0,035
Podtlak (bar)
0,010
Poloměr ohybu (mm)
182.00
Hmotnost (kg/m)
1.11
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
- / 400
404.00
0,030
0,010
204.00
1.26
-
7,5
Vnitřní průměr (in / mm)
- / 400
Vnější průměr (mm)
404.00
Přetlak (bar)
0,030
Podtlak (bar)
0,010
Poloměr ohybu (mm)
204.00
Hmotnost (kg/m)
1.26
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
16 / 405-406
410.00
0,030
0,005
207.00
1.28
-
7,5
Vnitřní průměr (in / mm)
16 / 405-406
Vnější průměr (mm)
410.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
207.00
Hmotnost (kg/m)
1.28
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
- / 500
506.00
0,025
0,005
256.00
1.54
-
7,5
Vnitřní průměr (in / mm)
- / 500
Vnější průměr (mm)
506.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
256.00
Hmotnost (kg/m)
1.54
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
20 / 508
514.00
0,025
0,005
260.00
1.56
-
7,5
Vnitřní průměr (in / mm)
20 / 508
Vnější průměr (mm)
514.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
260.00
Hmotnost (kg/m)
1.56
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
bílá
1,5 / 38
41.00
0,315
0,175
22.00
0.10
-
7,5 15
Vnitřní průměr (in / mm)
1,5 / 38
Vnější průměr (mm)
41.00
Přetlak (bar)
0,315
Podtlak (bar)
0,175
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.10
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 40
43.00
0,300
0,170
23.00
0.10
-
7,5 15
Vnitřní průměr (in / mm)
- / 40
Vnější průměr (mm)
43.00
Přetlak (bar)
0,300
Podtlak (bar)
0,170
Poloměr ohybu (mm)
23.00
Hmotnost (kg/m)
0.10
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2 / 50-51
54.00
0,240
0,145
29.00
0.12
-
7,5 15
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
54.00
Přetlak (bar)
0,240
Podtlak (bar)
0,145
Poloměr ohybu (mm)
29.00
Hmotnost (kg/m)
0.12
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2,36 / 60
63.00
0,200
0,110
33.00
0.14
-
7,5 15
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
63.00
Přetlak (bar)
0,200
Podtlak (bar)
0,110
Poloměr ohybu (mm)
33.00
Hmotnost (kg/m)
0.14
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2,5 / 63-65
68.00
0,185
0,105
36.00
0.16
-
7,5 15
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
68.00
Přetlak (bar)
0,185
Podtlak (bar)
0,105
Poloměr ohybu (mm)
36.00
Hmotnost (kg/m)
0.16
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3 / 75-76
79.00
0,160
0,080
41.00
0.18
-
7,5 15
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
79.00
Přetlak (bar)
0,160
Podtlak (bar)
0,080
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.18
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 80
83.00
0,150
0,080
43.00
0.19
-
7,5 15
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
83.00
Přetlak (bar)
0,150
Podtlak (bar)
0,080
Poloměr ohybu (mm)
43.00
Hmotnost (kg/m)
0.19
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3,5 / 89-90
93.00
0,135
0,070
48.00
0.20
-
7,5 15
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
93.00
Přetlak (bar)
0,135
Podtlak (bar)
0,070
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
0.20
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
4 / 100-102
105.00
0,120
0,050
54.00
0.24
-
7,5 15
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
105.00
Přetlak (bar)
0,120
Podtlak (bar)
0,050
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.24
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 110
113.00
0,110
0,045
58.00
0.27
-
7,5 15
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
113.00
Přetlak (bar)
0,110
Podtlak (bar)
0,045
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
0.27
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
4,5 / 114-115
118.00
0,105
0,040
61.00
0.29
-
7,5 15
Vnitřní průměr (in / mm)
4,5 / 114-115
Vnější průměr (mm)
118.00
Přetlak (bar)
0,105
Podtlak (bar)
0,040
Poloměr ohybu (mm)
61.00
Hmotnost (kg/m)
0.29
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
5 / 125-127
130.00
0,095
0,035
67.00
0.32
-
7,5 15
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
130.00
Přetlak (bar)
0,095
Podtlak (bar)
0,035
Poloměr ohybu (mm)
67.00
Hmotnost (kg/m)
0.32
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
5,5 / 140
143.00
0,085
0,035
73.00
0.35
-
7,5 15
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
143.00
Přetlak (bar)
0,085
Podtlak (bar)
0,035
Poloměr ohybu (mm)
73.00
Hmotnost (kg/m)
0.35
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6 / 150-152
155.00
0,080
0,035
79.00
0.37
-
7,5 15
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
155.00
Přetlak (bar)
0,080
Podtlak (bar)
0,035
Poloměr ohybu (mm)
79.00
Hmotnost (kg/m)
0.37
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6,3 / 160
163.00
0,075
0,020
83.00
0.44
-
7,5 15
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
163.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6,5 / 165
168.00
0,075
0,020
86.00
0.47
-
7,5 15
Vnitřní průměr (in / mm)
6,5 / 165
Vnější průměr (mm)
168.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
86.00
Hmotnost (kg/m)
0.47
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
7 / 178-180
183.00
0,065
0,020
93.00
0.54
-
7,5 15
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
183.00
Přetlak (bar)
0,065
Podtlak (bar)
0,020
Poloměr ohybu (mm)
93.00
Hmotnost (kg/m)
0.54
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
8 / 200-203
206.00
0,060
0,020
105.00
0.60
-
7,5 15
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
206.00
Přetlak (bar)
0,060
Podtlak (bar)
0,020
Poloměr ohybu (mm)
105.00
Hmotnost (kg/m)
0.60
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 250
254.00
0,050
0,015
129.00
0.78
-
7,5 15
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
254.00
Přetlak (bar)
0,050
Podtlak (bar)
0,015
Poloměr ohybu (mm)
129.00
Hmotnost (kg/m)
0.78
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
10 / 254
258.00
0,045
0,015
131.00
0.79
-
7,5 15
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
258.00
Přetlak (bar)
0,045
Podtlak (bar)
0,015
Poloměr ohybu (mm)
131.00
Hmotnost (kg/m)
0.79
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 300
304.00
0,040
0,010
154.00
0.94
-
7,5 15
Vnitřní průměr (in / mm)
- / 300
Vnější průměr (mm)
304.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
154.00
Hmotnost (kg/m)
0.94
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
12 / 305
309.00
0,040
0,010
157.00
0.95
-
7,5 15
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
309.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
157.00
Hmotnost (kg/m)
0.95
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 350
354.00
0,035
0,010
179.00
1.09
-
7,5
Vnitřní průměr (in / mm)
- / 350
Vnější průměr (mm)
354.00
Přetlak (bar)
0,035
Podtlak (bar)
0,010
Poloměr ohybu (mm)
179.00
Hmotnost (kg/m)
1.09
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
14 / 356
360.00
0,035
0,010
182.00
1.11
-
7,5
Vnitřní průměr (in / mm)
14 / 356
Vnější průměr (mm)
360.00
Přetlak (bar)
0,035
Podtlak (bar)
0,010
Poloměr ohybu (mm)
182.00
Hmotnost (kg/m)
1.11
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
- / 400
404.00
0,030
0,010
204.00
1.26
-
7,5
Vnitřní průměr (in / mm)
- / 400
Vnější průměr (mm)
404.00
Přetlak (bar)
0,030
Podtlak (bar)
0,010
Poloměr ohybu (mm)
204.00
Hmotnost (kg/m)
1.26
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
16 / 405-406
410.00
0,030
0,005
207.00
1.28
-
7,5
Vnitřní průměr (in / mm)
16 / 405-406
Vnější průměr (mm)
410.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
207.00
Hmotnost (kg/m)
1.28
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
- / 500
506.00
0,025
0,005
256.00
1.54
-
7,5
Vnitřní průměr (in / mm)
- / 500
Vnější průměr (mm)
506.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
256.00
Hmotnost (kg/m)
1.54
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
20 / 508
514.00
0,025
0,005
260.00
1.56
-
7,5
Vnitřní průměr (in / mm)
20 / 508
Vnější průměr (mm)
514.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
260.00
Hmotnost (kg/m)
1.56
Rozměry skladem (m)
-
Výrobní délky (m)
7,5
šedá
- / 40
43.00
0,300
0,170
23.00
0.10
6
10
Vnitřní průměr (in / mm)
- / 40
Vnější průměr (mm)
43.00
Přetlak (bar)
0,300
Podtlak (bar)
0,170
Poloměr ohybu (mm)
23.00
Hmotnost (kg/m)
0.10
Rozměry skladem (m)
6
Výrobní délky (m)
10
2 / 50-51
54.00
0,240
0,145
29.00
0.12
6
10
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
54.00
Přetlak (bar)
0,240
Podtlak (bar)
0,145
Poloměr ohybu (mm)
29.00
Hmotnost (kg/m)
0.12
Rozměry skladem (m)
6
Výrobní délky (m)
10
2,36 / 60
63.00
0,200
0,110
33.00
0.14
-
6 10
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
63.00
Přetlak (bar)
0,200
Podtlak (bar)
0,110
Poloměr ohybu (mm)
33.00
Hmotnost (kg/m)
0.14
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
3 / 75-76
79.00
0,160
0,080
41.00
0.18
10
6
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
79.00
Přetlak (bar)
0,160
Podtlak (bar)
0,080
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.18
Rozměry skladem (m)
10
Výrobní délky (m)
6
- / 80
83.00
0,150
0,080
43.00
0.19
-
6 10
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
83.00
Přetlak (bar)
0,150
Podtlak (bar)
0,080
Poloměr ohybu (mm)
43.00
Hmotnost (kg/m)
0.19
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
3,5 / 89-90
93.00
0,135
0,070
48.00
0.20
10
6
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
93.00
Přetlak (bar)
0,135
Podtlak (bar)
0,070
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
0.20
Rozměry skladem (m)
10
Výrobní délky (m)
6
4 / 100-102
105.00
0,120
0,050
54.00
0.24
6 10
-
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
105.00
Přetlak (bar)
0,120
Podtlak (bar)
0,050
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.24
Rozměry skladem (m)
6 10
Výrobní délky (m)
-
- / 110
113.00
0,110
0,045
58.00
0.27
-
6 10
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
113.00
Přetlak (bar)
0,110
Podtlak (bar)
0,045
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
0.27
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
5 / 125-127
130.00
0,095
0,035
67.00
0.32
6 10
-
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
130.00
Přetlak (bar)
0,095
Podtlak (bar)
0,035
Poloměr ohybu (mm)
67.00
Hmotnost (kg/m)
0.32
Rozměry skladem (m)
6 10
Výrobní délky (m)
-
5,5 / 140
143.00
0,085
0,035
73.00
0.35
-
6 10
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
143.00
Přetlak (bar)
0,085
Podtlak (bar)
0,035
Poloměr ohybu (mm)
73.00
Hmotnost (kg/m)
0.35
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
6 / 150-152
155.00
0,080
0,035
79.00
0.37
6 10
-
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
155.00
Přetlak (bar)
0,080
Podtlak (bar)
0,035
Poloměr ohybu (mm)
79.00
Hmotnost (kg/m)
0.37
Rozměry skladem (m)
6 10
Výrobní délky (m)
-
6,3 / 160
163.00
0,075
0,020
83.00
0.44
6 10
-
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
163.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
6 10
Výrobní délky (m)
-
7 / 178-180
183.00
0,065
0,020
93.00
0.54
10
6
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
183.00
Přetlak (bar)
0,065
Podtlak (bar)
0,020
Poloměr ohybu (mm)
93.00
Hmotnost (kg/m)
0.54
Rozměry skladem (m)
10
Výrobní délky (m)
6
8 / 200-203
206.00
0,060
0,020
105.00
0.60
6 10
-
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
206.00
Přetlak (bar)
0,060
Podtlak (bar)
0,020
Poloměr ohybu (mm)
105.00
Hmotnost (kg/m)
0.60
Rozměry skladem (m)
6 10
Výrobní délky (m)
-
10 / 254
258.00
0,045
0,015
131.00
0.79
-
6 10
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
258.00
Přetlak (bar)
0,045
Podtlak (bar)
0,015
Poloměr ohybu (mm)
131.00
Hmotnost (kg/m)
0.79
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
12 / 305
309.00
0,040
0,010
157.00
0.95
-
6 10
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
309.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
157.00
Hmotnost (kg/m)
0.95
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
14 / 356
360.00
0,035
0,010
182.00
1.11
-
6 10
Vnitřní průměr (in / mm)
14 / 356
Vnější průměr (mm)
360.00
Přetlak (bar)
0,035
Podtlak (bar)
0,010
Poloměr ohybu (mm)
182.00
Hmotnost (kg/m)
1.11
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
16 / 405-406
410.00
0,030
0,005
207.00
1.28
-
6 10
Vnitřní průměr (in / mm)
16 / 405-406
Vnější průměr (mm)
410.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
207.00
Hmotnost (kg/m)
1.28
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
20 / 508
514.00
0,025
0,005
260.00
1.56
-
6 10
Vnitřní průměr (in / mm)
20 / 508
Vnější průměr (mm)
514.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
260.00
Hmotnost (kg/m)
1.56
Rozměry skladem (m)
-
Výrobní délky (m)
6 10
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/

Příslušenství
