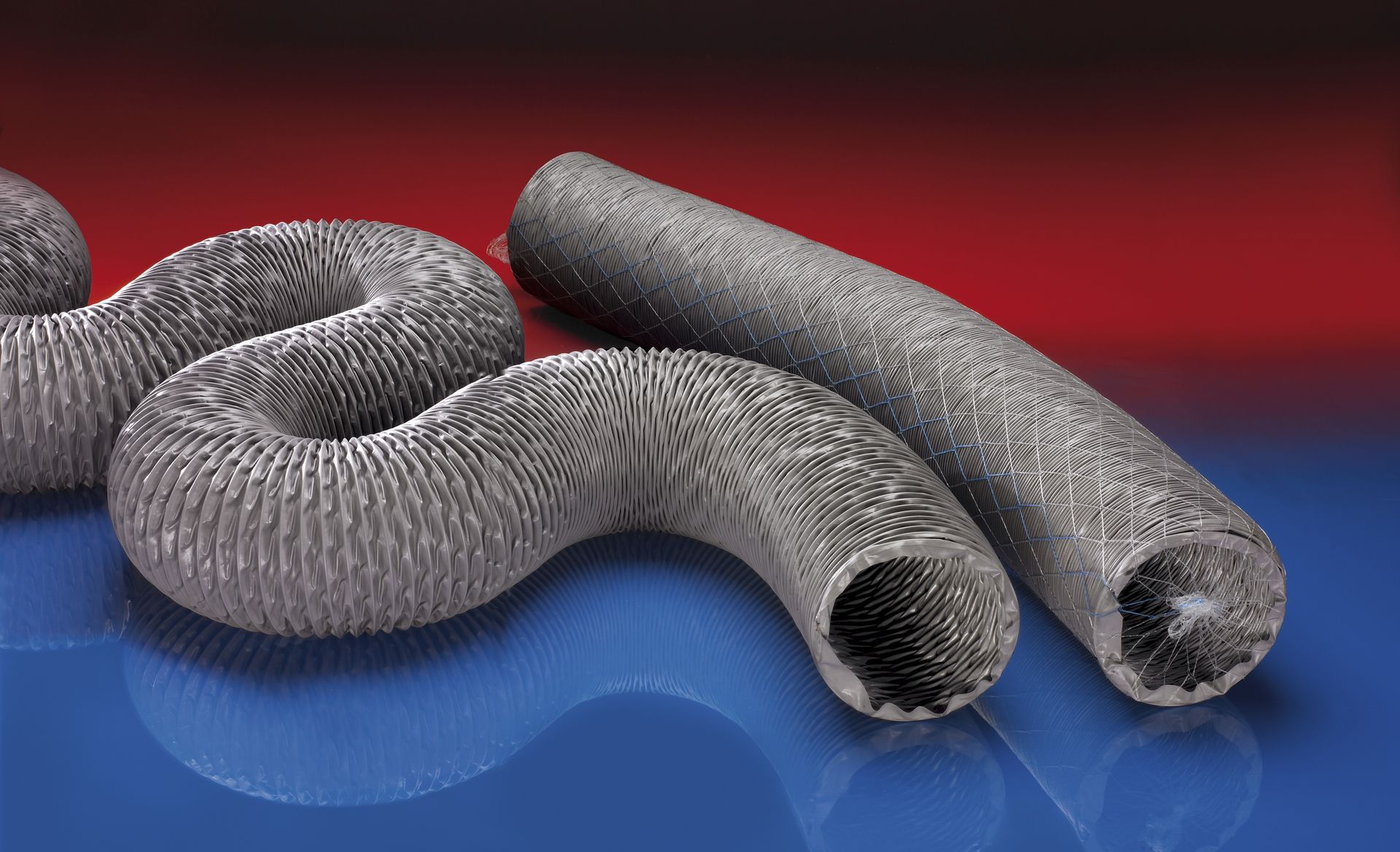

PROTAPE® PVC 371 HT (LD)

PVC ventilační hadice (do +120°C)
Gas High flexibility Flame retardant

Detaily produktu

Aplikace

  • flexibilní hadice na vzduch
  • odsávání výparů vznikajících při svařování
  • odsávací rameno
  • stavební průmysl: odvětrávání tunelů
  • vytápění stanů, letištních prostor, topení pro stavební stany
  • topení, přívod čerstvého vzduchu

Vlastnosti

  • vyztuženo tkaninou
  • super lehká
  • velmi ohebná + stlačitelná 6:1
  • velmi dobrá odolnost vysokým teplotám
  • dobrá odolnost vůči zásadám a kyselinám
  • dobrá odolnost vůči chemikáliím
  • stěna: samozhášecí dle: NF P 92-503 M1
  • odpovídá směrnici RoHS
  • REACH dle --> Technologie / Technické informace / REACH

Teplotní rozsah

  • -10°C až 110°C
  • krátkodobě až 120°C

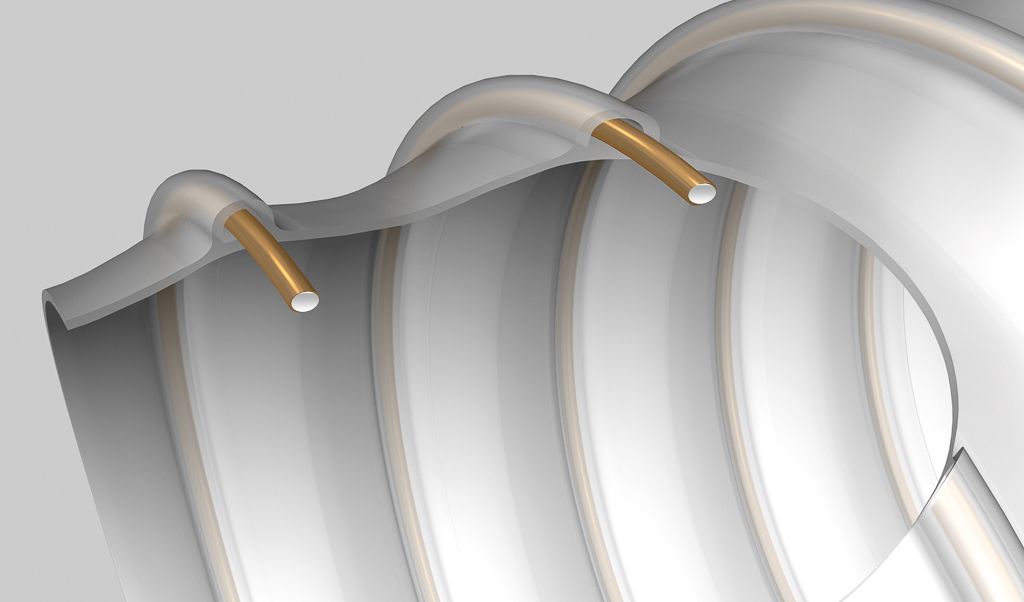

Konstrukce

  • PROTAPE® hadice
  • 1. pružinový ocelový drát integrovaný ve stěně hadice
  • 2. Páska s textilní výztuhou; stěna: PVC potažená tkanina
  • 3. šírka stěny 0,25 mm cca.

Varianty k dodání

  • Další průměry k dispozici na vyžádání
  • šedá (standart)
  • zákaznické značení produktu
  • Stlačené balení v plastikovém obalu (nízké náklady na přepravu, minimální skladovací velikost)

Možnosti položky

Vnitřní průměr


(in / mm)
Vnější
průměr

(mm)
Přetlak


(bar)
Podtlak


(bar)
Poloměr
ohybu

(mm)
Hmotnost


(kg/m)
Rozměry
skladem

(m)
Výrobní
délky

(m)
Číslo objednávky
2 / 50-51
54.00
0,240
0,145
29.00
0.12
-
7,5 10 15
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
54.00
Přetlak (bar)
0,240
Podtlak (bar)
0,145
Poloměr ohybu (mm)
29.00
Hmotnost (kg/m)
0.12
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
2,36 / 60
63.00
-
-
0.00
0.00
-
7,5 10 15
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
63.00
Přetlak (bar)
-
Podtlak (bar)
-
Poloměr ohybu (mm)
0.00
Hmotnost (kg/m)
0.00
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
- / 70
73.00
-
-
0.00
0.00
-
7,5 10 15
Vnitřní průměr (in / mm)
- / 70
Vnější průměr (mm)
73.00
Přetlak (bar)
-
Podtlak (bar)
-
Poloměr ohybu (mm)
0.00
Hmotnost (kg/m)
0.00
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
3 / 75-76
79.00
0,160
0,080
41.00
0.18
7,5 15
10
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
79.00
Přetlak (bar)
0,160
Podtlak (bar)
0,080
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.18
Rozměry skladem (m)
7,5 15
Výrobní délky (m)
10
- / 80
83.00
0,150
0,080
43.00
0.19
15
7,5 10
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
83.00
Přetlak (bar)
0,150
Podtlak (bar)
0,080
Poloměr ohybu (mm)
43.00
Hmotnost (kg/m)
0.19
Rozměry skladem (m)
15
Výrobní délky (m)
7,5 10
3,5 / 89-90
93.00
0,135
0,070
48.00
0.20
15
7,5 10
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
93.00
Přetlak (bar)
0,135
Podtlak (bar)
0,070
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
0.20
Rozměry skladem (m)
15
Výrobní délky (m)
7,5 10
4 / 100-102
105.00
0,120
0,050
54.00
0.24
-
7,5 10 15
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
105.00
Přetlak (bar)
0,120
Podtlak (bar)
0,050
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.24
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
- / 110
113.00
0,110
0,045
58.00
0.27
7,5 15
10
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
113.00
Přetlak (bar)
0,110
Podtlak (bar)
0,045
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
0.27
Rozměry skladem (m)
7,5 15
Výrobní délky (m)
10
4,72 / 120
123.00
-
-
0.00
0.00
-
7,5 10 15
Vnitřní průměr (in / mm)
4,72 / 120
Vnější průměr (mm)
123.00
Přetlak (bar)
-
Podtlak (bar)
-
Poloměr ohybu (mm)
0.00
Hmotnost (kg/m)
0.00
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
5 / 125-127
130.00
0,095
0,035
67.00
0.32
-
7,5 10 15
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
130.00
Přetlak (bar)
0,095
Podtlak (bar)
0,035
Poloměr ohybu (mm)
67.00
Hmotnost (kg/m)
0.32
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
5,5 / 140
143.00
0,085
0,035
73.00
0.35
15
7,5 10
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
143.00
Přetlak (bar)
0,085
Podtlak (bar)
0,035
Poloměr ohybu (mm)
73.00
Hmotnost (kg/m)
0.35
Rozměry skladem (m)
15
Výrobní délky (m)
7,5 10
6 / 150-152
155.00
0,080
0,035
79.00
0.37
-
7,5 10 15
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
155.00
Přetlak (bar)
0,080
Podtlak (bar)
0,035
Poloměr ohybu (mm)
79.00
Hmotnost (kg/m)
0.37
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
6,3 / 160
163.00
0,075
0,020
83.00
0.44
-
7,5 10 15
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
163.00
Přetlak (bar)
0,075
Podtlak (bar)
0,020
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
7 / 178-180
183.00
0,065
0,020
93.00
0.54
-
7,5 10 15
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
183.00
Přetlak (bar)
0,065
Podtlak (bar)
0,020
Poloměr ohybu (mm)
93.00
Hmotnost (kg/m)
0.54
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
8 / 200-203
206.00
0,600
0,020
105.00
0.60
-
7,5 10 15
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
206.00
Přetlak (bar)
0,600
Podtlak (bar)
0,020
Poloměr ohybu (mm)
105.00
Hmotnost (kg/m)
0.60
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
- / 250
0.00
-
-
0.00
0.00
-
7,5 10 15
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
0.00
Přetlak (bar)
-
Podtlak (bar)
-
Poloměr ohybu (mm)
0.00
Hmotnost (kg/m)
0.00
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
10 / 254
258.00
0,045
0,015
131.00
0.79
15
7,5 10
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
258.00
Přetlak (bar)
0,045
Podtlak (bar)
0,015
Poloměr ohybu (mm)
131.00
Hmotnost (kg/m)
0.79
Rozměry skladem (m)
15
Výrobní délky (m)
7,5 10
- / 300
303.00
-
-
0.00
0.00
-
7,5 10 15
Vnitřní průměr (in / mm)
- / 300
Vnější průměr (mm)
303.00
Přetlak (bar)
-
Podtlak (bar)
-
Poloměr ohybu (mm)
0.00
Hmotnost (kg/m)
0.00
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 10 15
12 / 305
309.00
0,040
0,010
157.00
0.95
15
7,5 10
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
309.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
157.00
Hmotnost (kg/m)
0.95
Rozměry skladem (m)
15
Výrobní délky (m)
7,5 10
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/
