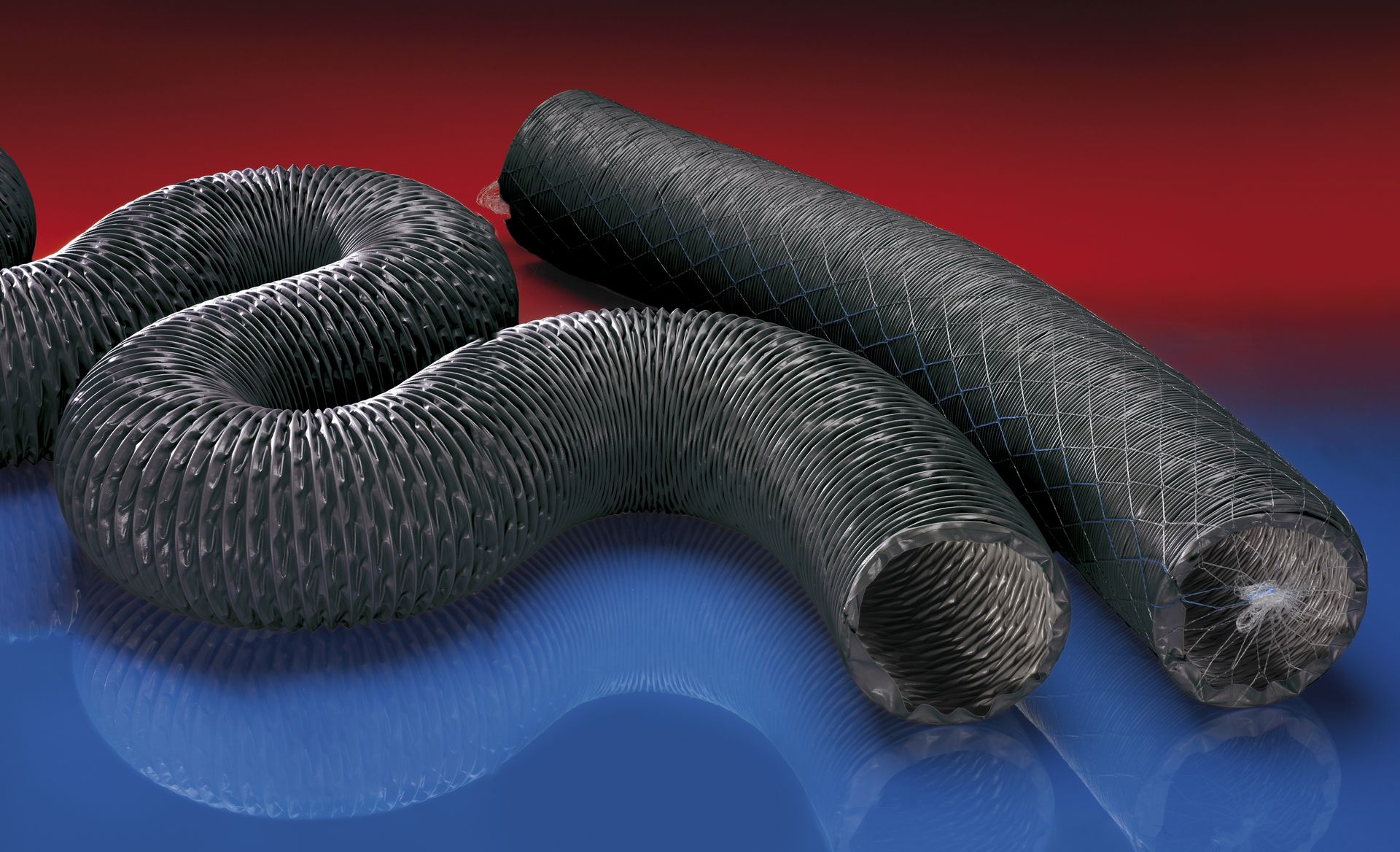

PROTAPE® PUR 370 (LD)

Polyuretanové potrubí, (do +125°C)
Gas + Dust Abrasion-resistant High flexibility Flame retardant

Detaily produktu

Aplikace

  • flexibilní hadice na vzduch, prach, abrazivní sypké materiály a vlákna
  • dodávka vzduchu: UV sušička, infračervená sušička
  • odsávání výparů vznikajících při svařování
  • odsávací rameno
  • vytápění stanů, letištních prostor, topení pro stavební stany

Vlastnosti

  • vyztuženo tkaninou
  • super lehká
  • velmi ohebná + stlačitelná 4:1
  • odolná vůči abrazi
  • dobrá odolnost vůči olejům, benzínu a chemikáliím
  • stěna: samozhášecí dle: NF P 92-503 M1
  • odpovídá směrnici RoHS
  • REACH dle --> Technologie / Technické informace / REACH

Teplotní rozsah

  • -40°C až 125°C

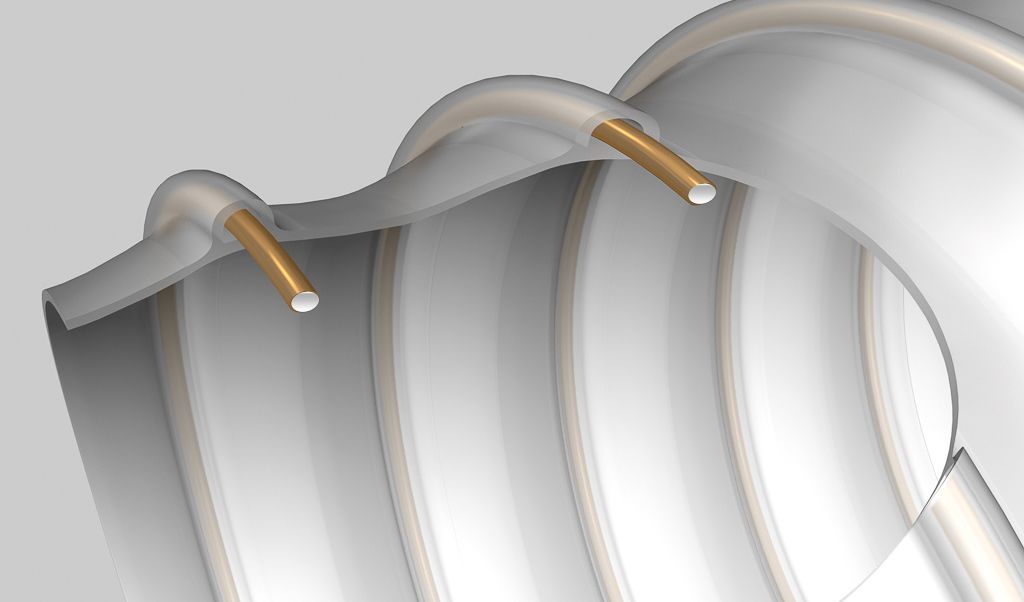

Konstrukce

  • 1. pružinový ocelový drát integrovaný ve stěně hadice
  • 2. Páska s textilní výztuhou; stěna: polyurethan povrstvený vláknem
  • 3. šírka stěny 0,25 mm cca.

Varianty k dodání

  • další průměry a délky jsou k dispozici na vyžádání
  • tmavošedý (standart)
  • zákaznické značení produktu
  • Stlačené balení v plastikovém obalu (nízké náklady na přepravu, minimální skladovací velikost)

Možnosti položky

Vnitřní průměr


(in / mm)
Vnější
průměr

(mm)
Přetlak


(bar)
Podtlak


(bar)
Poloměr
ohybu

(mm)
Hmotnost


(kg/m)
Rozměry
skladem

(m)
Výrobní
délky

(m)
Číslo objednávky
2 / 50-51
59.00
0,905
0,335
34.00
0.84
15
7,5
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
59.00
Přetlak (bar)
0,905
Podtlak (bar)
0,335
Poloměr ohybu (mm)
34.00
Hmotnost (kg/m)
0.84
Rozměry skladem (m)
15
Výrobní délky (m)
7,5
2,36 / 60
68.00
0,755
0,285
38.00
0.81
-
7,5 15
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
68.00
Přetlak (bar)
0,755
Podtlak (bar)
0,285
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.81
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
2,5 / 63-65
73.00
0,700
0,265
38.00
0.80
-
7,5 15
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
73.00
Přetlak (bar)
0,700
Podtlak (bar)
0,265
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.80
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3 / 75-76
84.00
0,680
0,23
38.00
0.77
-
7,5 15
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
84.00
Přetlak (bar)
0,680
Podtlak (bar)
0,23
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.77
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 80
88.00
0,570
0,215
32.00
0.78
-
7,5 15
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
88.00
Přetlak (bar)
0,570
Podtlak (bar)
0,215
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.78
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
3,5 / 89-90
98.00
0,505
0,19
38.00
0.80
-
7,5 15
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
98.00
Přetlak (bar)
0,505
Podtlak (bar)
0,19
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.80
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
4 / 100-102
110.00
0,455
0,14
41.00
0.80
-
7,5 15
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
110.00
Přetlak (bar)
0,455
Podtlak (bar)
0,14
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.80
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
- / 110
120.00
0,415
0,12
33.00
0.81
7,5 15
-
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
120.00
Přetlak (bar)
0,415
Podtlak (bar)
0,12
Poloměr ohybu (mm)
33.00
Hmotnost (kg/m)
0.81
Rozměry skladem (m)
7,5 15
Výrobní délky (m)
-
5 / 125-127
138.00
0,365
0,105
32.00
0.93
-
7,5 15
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
138.00
Přetlak (bar)
0,365
Podtlak (bar)
0,105
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.93
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
5,5 / 140
151.00
0,325
0,095
35.00
1.04
-
7,5 15
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
151.00
Přetlak (bar)
0,325
Podtlak (bar)
0,095
Poloměr ohybu (mm)
35.00
Hmotnost (kg/m)
1.04
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6 / 150-152
163.00
0,305
0,085
32.00
1.07
-
7,5 15
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
163.00
Přetlak (bar)
0,305
Podtlak (bar)
0,085
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
1.07
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
6,5 / 165
176.00
0,275
0,08
50.00
1.27
-
7,5 15
Vnitřní průměr (in / mm)
6,5 / 165
Vnější průměr (mm)
176.00
Přetlak (bar)
0,275
Podtlak (bar)
0,08
Poloměr ohybu (mm)
50.00
Hmotnost (kg/m)
1.27
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
7 / 178-180
196.00
0,255
0,075
58.00
1.48
7,5
15
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
196.00
Přetlak (bar)
0,255
Podtlak (bar)
0,075
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
1.48
Rozměry skladem (m)
7,5
Výrobní délky (m)
15
8 / 200-203
216.00
0,230
0,055
69.00
1.75
-
7,5 15
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
216.00
Přetlak (bar)
0,230
Podtlak (bar)
0,055
Poloměr ohybu (mm)
69.00
Hmotnost (kg/m)
1.75
Rozměry skladem (m)
-
Výrobní délky (m)
7,5 15
10 / 254
268.00
0,180
0,045
59.00
1.99
15
7,5
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
268.00
Přetlak (bar)
0,180
Podtlak (bar)
0,045
Poloměr ohybu (mm)
59.00
Hmotnost (kg/m)
1.99
Rozměry skladem (m)
15
Výrobní délky (m)
7,5
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/
