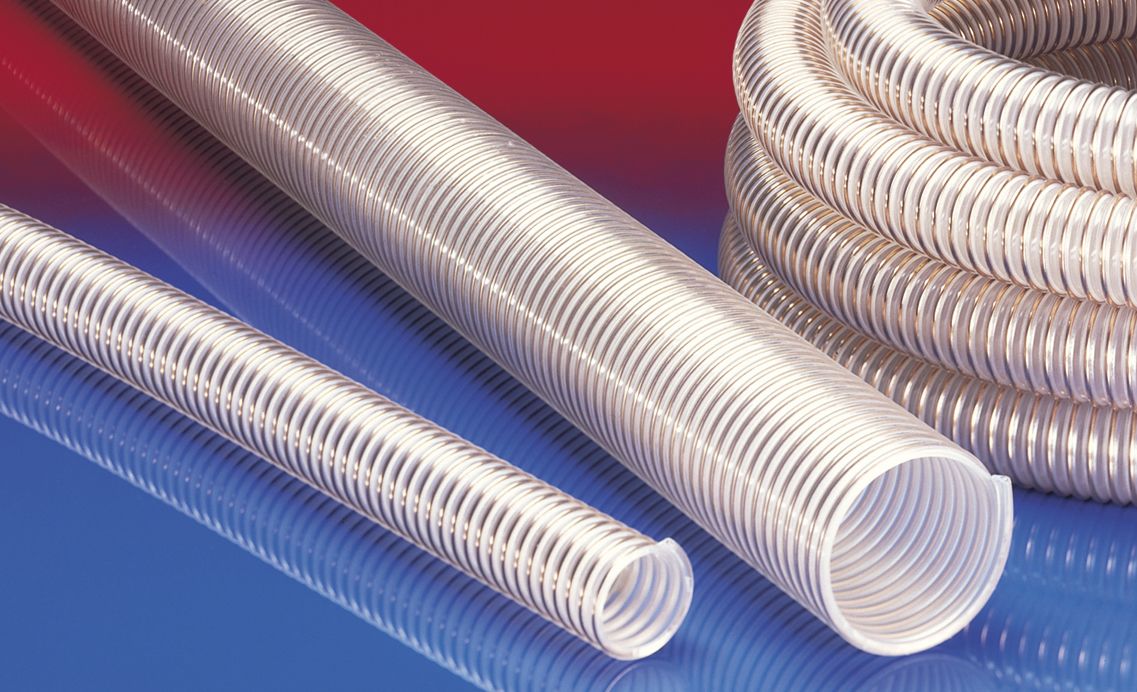

AIRDUC® PUR 356 AS

Antystatyczny wąż poliuretanowy, superciężki, odporny na mikroby
Gas + Dust + Solid + Fluid Pre-PUR® Abrasion-resistant Smooth interior Microbe-resistant Antistatic and electrically conductive hoses Special wire adhesion Cut lengths 24 hour shipment service

szczegóły produktu

Aplikacja

  • elastyczny wąż do przesyłu ekstremalnie ciernych materiałów sypkich, granulatów, kamieni
  • Przemysł tworzyw sztucznych, przesył granulatów oraz proszków: urządzenia do przesyłu granulatów, transportery podciśnieniowe, urządzenia do transportu podciśnieniowego, transportery pneumatyczne, systemy dozujące, napełnianie worków typu big-bag, op
  • pojazdy ssące: rozsypywanie żwiru na dachach
  • pojazdy ssące, pojazdy do zasysu sypkich materiałów, czyszczenie przemysłowe, sprzątanie w elektrowniach
  • Koparki ssące
  • strefy zagrożone wybuchem
  • rolnictwo: pneumatyczne transportery zboża
  • pompy do betonu: wąż wylotowy
  • Przemysł budowlany: maszyny wiertnicze
  • węże przesyłowe do surowców w postaci proszków, granulatów, piasku, kwarcu, żwiru, stłuczki szklanej oraz wiórów
  • Sprężarki / kompresory, sprężarki bocznokanałowe, pompy podciśnieniowe, pompy ciśnieniowe, pompy
  • Fabryki papieru, przemysł papierniczy, maszyny opakowaniowe: odciągi pasków brzegowych od opakowań
  • Obróbka powierzchni, przesył powrotny materiału w urządzeniach do śrutowania / urządzeniach piaskujących przy kabinach do śrutowania, stoczniach, szlifierki
  • Cysterny, pojazdy-cysterny, autocysterny: napełnianie cystern, opróżnianie cystern
  • Cysterny, pojazdy-cysterny, autocysterny: przesył granulatu drzewnego typu pellets, granulatu z tworzyw sztucznych, proszków z tworzyw sztucznych

Właściwości

  • superciężkie wykonanie
  • ekstremalnie odporny na ścieranie dzięki celowemu wzmocnieniu pod drutem i małemu skokowi spirali węża
  • odporny na mikroby
  • dobra odporność na oleje, benzynę oraz chemikalia
  • bardzo elastyczny przy niskich temperaturach
  • ścianka trwale antystatyczna: zgodny z ISO 8031 rezystancja skrośna i powierzchniowa <10⁹ Ω (zgodny z TRGS 727 <2,5*10⁸Ω*m & NFPA 652 10⁸-10⁹Ω)
  • zgodnie z ATEX 2014/34 / UE (1999/92 / WE) i niemieckim TRGS 727: pneumatyczny transport łatwopalnych pyłów i materiałów sypkich (strefa 20, 21, 22 wewnątrz), zasysanie pyłów łatwopalnych (strefa 22 wewnątrz)
  • zgodnie z ATEX 2014/34 / UE (1999/92 / WE) i niemiecką TRGS 727: do transportu płynów łatwopalnych (wewnątrz strefy 0, 1, 2), do transportu płynów niepalnych, do stosowania w strefie 1 i 2 (gazy), do stosowania w strefie 0 (gazy)
  • zgodny z DIN 26057 Typ 4
  • REACH according to --> Technika / Informacje techniczne / REACH
  • dostosowany do przepisów dyrektywy RoHS

Zakres temperatur

  • -40°C do 90°C
  • krótkotrwale do 125°C

Warianty dostaw

  • inne wymiary i długości dostępne na zamówienie
  • transparentny (standard)
  • kolory specjalne: całościowo barwiony
  • nadruk według specyfikacji klienta

Konstrukcja

  • AIRDUC® wąż profilowy
  • 1. drut ze stali sprężynowej zatopiony na stałe w ściance
  • 2. ścianka: permanentnie antystatyczny poliuretan estrowy premium (Pre-PUR®)
  • 3. grubość ścianki ok. 2,0-2,5 mm
  • 4. wzmocnienie stref najbardziej narażonych na ścieranie

wariatny artykułu

Ø wewnętrzna


(in / mm)
Ø-zewn.


(mm)
nadciśnienie


(bar)
Podciśnienie


(bar)
promień
gięcia

(mm)
Waga


(kg/m)
długości
składowania

(m)
Nr zam.
1,25 / 32
43.00
5,235
1,000
90.00
0.68
10 15
Ø wewnętrzna (in / mm)
1,25 / 32
Ø-zewn. (mm)
43.00
nadciśnienie (bar)
5,235
Podciśnienie (bar)
1,000
promień gięcia (mm)
90.00
Waga (kg/m)
0.68
długości składowania (m)
10 15
1,5 / 38
49.00
4,475
1,000
104.00
0.79
10 15
Ø wewnętrzna (in / mm)
1,5 / 38
Ø-zewn. (mm)
49.00
nadciśnienie (bar)
4,475
Podciśnienie (bar)
1,000
promień gięcia (mm)
104.00
Waga (kg/m)
0.79
długości składowania (m)
10 15
- / 40
51.00
4,270
1,000
109.00
0.82
10 15
Ø wewnętrzna (in / mm)
- / 40
Ø-zewn. (mm)
51.00
nadciśnienie (bar)
4,270
Podciśnienie (bar)
1,000
promień gięcia (mm)
109.00
Waga (kg/m)
0.82
długości składowania (m)
10 15
1,75 / 45
56.00
3,825
1,000
129.00
0.91
10 15 20
Ø wewnętrzna (in / mm)
1,75 / 45
Ø-zewn. (mm)
56.00
nadciśnienie (bar)
3,825
Podciśnienie (bar)
1,000
promień gięcia (mm)
129.00
Waga (kg/m)
0.91
długości składowania (m)
10 15 20
- / 50
61.00
3,470
1,000
134.00
1.00
10 15
Ø wewnętrzna (in / mm)
- / 50
Ø-zewn. (mm)
61.00
nadciśnienie (bar)
3,470
Podciśnienie (bar)
1,000
promień gięcia (mm)
134.00
Waga (kg/m)
1.00
długości składowania (m)
10 15
2 / 51
62.00
3,200
1,000
134.00
1.02
10 15
Ø wewnętrzna (in / mm)
2 / 51
Ø-zewn. (mm)
62.00
nadciśnienie (bar)
3,200
Podciśnienie (bar)
1,000
promień gięcia (mm)
134.00
Waga (kg/m)
1.02
długości składowania (m)
10 15
- / 55
66.00
3,170
1,000
151.00
1.09
10 15
Ø wewnętrzna (in / mm)
- / 55
Ø-zewn. (mm)
66.00
nadciśnienie (bar)
3,170
Podciśnienie (bar)
1,000
promień gięcia (mm)
151.00
Waga (kg/m)
1.09
długości składowania (m)
10 15
2,36 / 60
71.00
2,920
1,000
156.00
1.18
10 15
Ø wewnętrzna (in / mm)
2,36 / 60
Ø-zewn. (mm)
71.00
nadciśnienie (bar)
2,920
Podciśnienie (bar)
1,000
promień gięcia (mm)
156.00
Waga (kg/m)
1.18
długości składowania (m)
10 15
2,5 / 63-65
74.00
2,810
1,000
163.00
1.23
10 15
Ø wewnętrzna (in / mm)
2,5 / 63-65
Ø-zewn. (mm)
74.00
nadciśnienie (bar)
2,810
Podciśnienie (bar)
1,000
promień gięcia (mm)
163.00
Waga (kg/m)
1.23
długości składowania (m)
10 15
- / 65
76.00
2,705
1,000
169.00
1.27
10 15
Ø wewnętrzna (in / mm)
- / 65
Ø-zewn. (mm)
76.00
nadciśnienie (bar)
2,705
Podciśnienie (bar)
1,000
promień gięcia (mm)
169.00
Waga (kg/m)
1.27
długości składowania (m)
10 15
- / 70
82.00
2,520
1,000
186.00
1.37
10 15
Ø wewnętrzna (in / mm)
- / 70
Ø-zewn. (mm)
82.00
nadciśnienie (bar)
2,520
Podciśnienie (bar)
1,000
promień gięcia (mm)
186.00
Waga (kg/m)
1.37
długości składowania (m)
10 15
- / 75
87.00
2,360
1,000
195.00
1.46
10 15
Ø wewnętrzna (in / mm)
- / 75
Ø-zewn. (mm)
87.00
nadciśnienie (bar)
2,360
Podciśnienie (bar)
1,000
promień gięcia (mm)
195.00
Waga (kg/m)
1.46
długości składowania (m)
10 15
3 / 76
88.00
2,355
1,000
195.00
1.47
10 15
Ø wewnętrzna (in / mm)
3 / 76
Ø-zewn. (mm)
88.00
nadciśnienie (bar)
2,355
Podciśnienie (bar)
1,000
promień gięcia (mm)
195.00
Waga (kg/m)
1.47
długości składowania (m)
10 15
- / 80
92.00
2,220
1,000
205.00
1.55
10 15
Ø wewnętrzna (in / mm)
- / 80
Ø-zewn. (mm)
92.00
nadciśnienie (bar)
2,220
Podciśnienie (bar)
1,000
promień gięcia (mm)
205.00
Waga (kg/m)
1.55
długości składowania (m)
10 15
- / 90
103.00
2,195
1,000
250.00
2.06
10 15
Ø wewnętrzna (in / mm)
- / 90
Ø-zewn. (mm)
103.00
nadciśnienie (bar)
2,195
Podciśnienie (bar)
1,000
promień gięcia (mm)
250.00
Waga (kg/m)
2.06
długości składowania (m)
10 15
- / 100
113.00
1,980
1,000
272.00
2.27
10 15
Ø wewnętrzna (in / mm)
- / 100
Ø-zewn. (mm)
113.00
nadciśnienie (bar)
1,980
Podciśnienie (bar)
1,000
promień gięcia (mm)
272.00
Waga (kg/m)
2.27
długości składowania (m)
10 15
4 / 102
115.00
1,890
1,000
272.00
2.31
10 15
Ø wewnętrzna (in / mm)
4 / 102
Ø-zewn. (mm)
115.00
nadciśnienie (bar)
1,890
Podciśnienie (bar)
1,000
promień gięcia (mm)
272.00
Waga (kg/m)
2.31
długości składowania (m)
10 15
- / 110
123.00
1,805
1,000
300.00
2.48
10 15
Ø wewnętrzna (in / mm)
- / 110
Ø-zewn. (mm)
123.00
nadciśnienie (bar)
1,805
Podciśnienie (bar)
1,000
promień gięcia (mm)
300.00
Waga (kg/m)
2.48
długości składowania (m)
10 15
4,5 / 115
128.00
1,730
0,975
317.00
2.58
10 15
Ø wewnętrzna (in / mm)
4,5 / 115
Ø-zewn. (mm)
128.00
nadciśnienie (bar)
1,730
Podciśnienie (bar)
0,975
promień gięcia (mm)
317.00
Waga (kg/m)
2.58
długości składowania (m)
10 15
4,72 / 120
133.00
1,660
0,930
330.00
2.69
10 15
Ø wewnętrzna (in / mm)
4,72 / 120
Ø-zewn. (mm)
133.00
nadciśnienie (bar)
1,660
Podciśnienie (bar)
0,930
promień gięcia (mm)
330.00
Waga (kg/m)
2.69
długości składowania (m)
10 15
- / 125
138.00
1,595
0,895
336.00
2.80
10 15 20
Ø wewnętrzna (in / mm)
- / 125
Ø-zewn. (mm)
138.00
nadciśnienie (bar)
1,595
Podciśnienie (bar)
0,895
promień gięcia (mm)
336.00
Waga (kg/m)
2.80
długości składowania (m)
10 15 20
5 / 127
140.00
1,565
0,890
336.00
2.84
10 15
Ø wewnętrzna (in / mm)
5 / 127
Ø-zewn. (mm)
140.00
nadciśnienie (bar)
1,565
Podciśnienie (bar)
0,890
promień gięcia (mm)
336.00
Waga (kg/m)
2.84
długości składowania (m)
10 15
- / 130
143.00
1,535
0,860
355.00
2.90
10 15
Ø wewnętrzna (in / mm)
- / 130
Ø-zewn. (mm)
143.00
nadciśnienie (bar)
1,535
Podciśnienie (bar)
0,860
promień gięcia (mm)
355.00
Waga (kg/m)
2.90
długości składowania (m)
10 15
5,5 / 140
153.00
1,430
0,800
400.00
3.11
10 15
Ø wewnętrzna (in / mm)
5,5 / 140
Ø-zewn. (mm)
153.00
nadciśnienie (bar)
1,430
Podciśnienie (bar)
0,800
promień gięcia (mm)
400.00
Waga (kg/m)
3.11
długości składowania (m)
10 15
- / 150
163.00
1,335
0,745
435.00
3.68
10 15
Ø wewnętrzna (in / mm)
- / 150
Ø-zewn. (mm)
163.00
nadciśnienie (bar)
1,335
Podciśnienie (bar)
0,745
promień gięcia (mm)
435.00
Waga (kg/m)
3.68
długości składowania (m)
10 15
6 / 152
165.00
1,305
0,835
435.00
3.72
10 15
Ø wewnętrzna (in / mm)
6 / 152
Ø-zewn. (mm)
165.00
nadciśnienie (bar)
1,305
Podciśnienie (bar)
0,835
promień gięcia (mm)
435.00
Waga (kg/m)
3.72
długości składowania (m)
10 15
6,3 / 160
173.00
1,255
0,700
470.00
3.91
10 15
Ø wewnętrzna (in / mm)
6,3 / 160
Ø-zewn. (mm)
173.00
nadciśnienie (bar)
1,255
Podciśnienie (bar)
0,700
promień gięcia (mm)
470.00
Waga (kg/m)
3.91
długości składowania (m)
10 15
- / 170
183.00
1,180
0,660
600.00
4.15
10 15
Ø wewnętrzna (in / mm)
- / 170
Ø-zewn. (mm)
183.00
nadciśnienie (bar)
1,180
Podciśnienie (bar)
0,660
promień gięcia (mm)
600.00
Waga (kg/m)
4.15
długości składowania (m)
10 15
- / 175
188.00
1,150
0,640
700.00
4.26
10 15
Ø wewnętrzna (in / mm)
- / 175
Ø-zewn. (mm)
188.00
nadciśnienie (bar)
1,150
Podciśnienie (bar)
0,640
promień gięcia (mm)
700.00
Waga (kg/m)
4.26
długości składowania (m)
10 15
- / 180
193.00
1,120
0,620
830.00
4.38
10 15
Ø wewnętrzna (in / mm)
- / 180
Ø-zewn. (mm)
193.00
nadciśnienie (bar)
1,120
Podciśnienie (bar)
0,620
promień gięcia (mm)
830.00
Waga (kg/m)
4.38
długości składowania (m)
10 15
- / 200
214.00
1,010
0,560
950.00
5.94
10 15
Ø wewnętrzna (in / mm)
- / 200
Ø-zewn. (mm)
214.00
nadciśnienie (bar)
1,010
Podciśnienie (bar)
0,560
promień gięcia (mm)
950.00
Waga (kg/m)
5.94
długości składowania (m)
10 15
8 / 203
216.00
0,955
0,550
950.00
6.02
10 15
Ø wewnętrzna (in / mm)
8 / 203
Ø-zewn. (mm)
216.00
nadciśnienie (bar)
0,955
Podciśnienie (bar)
0,550
promień gięcia (mm)
950.00
Waga (kg/m)
6.02
długości składowania (m)
10 15
- / 225
239.00
0,900
0,495
1175.00
6.65
10
Ø wewnętrzna (in / mm)
- / 225
Ø-zewn. (mm)
239.00
nadciśnienie (bar)
0,900
Podciśnienie (bar)
0,495
promień gięcia (mm)
1175.00
Waga (kg/m)
6.65
długości składowania (m)
10
- / 250
264.00
0,810
0,445
1300.00
7.35
2.5 5 10
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
264.00
nadciśnienie (bar)
0,810
Podciśnienie (bar)
0,445
promień gięcia (mm)
1300.00
Waga (kg/m)
7.35
długości składowania (m)
2.5 5 10
- / 275
289.00
0,735
0,405
1453.00
8.07
2.5 5 10
Ø wewnętrzna (in / mm)
- / 275
Ø-zewn. (mm)
289.00
nadciśnienie (bar)
0,735
Podciśnienie (bar)
0,405
promień gięcia (mm)
1453.00
Waga (kg/m)
8.07
długości składowania (m)
2.5 5 10
- / 300
314.00
0,675
0,375
1575.00
8.78
2.5 5 10
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
314.00
nadciśnienie (bar)
0,675
Podciśnienie (bar)
0,375
promień gięcia (mm)
1575.00
Waga (kg/m)
8.78
długości składowania (m)
2.5 5 10
Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 °C i są one wartościami przybliżonymi. Dalsze dane techniczne są dostępne na stronie www.norres.com/pl/technika/

Akcesoria
