cz

GK 169

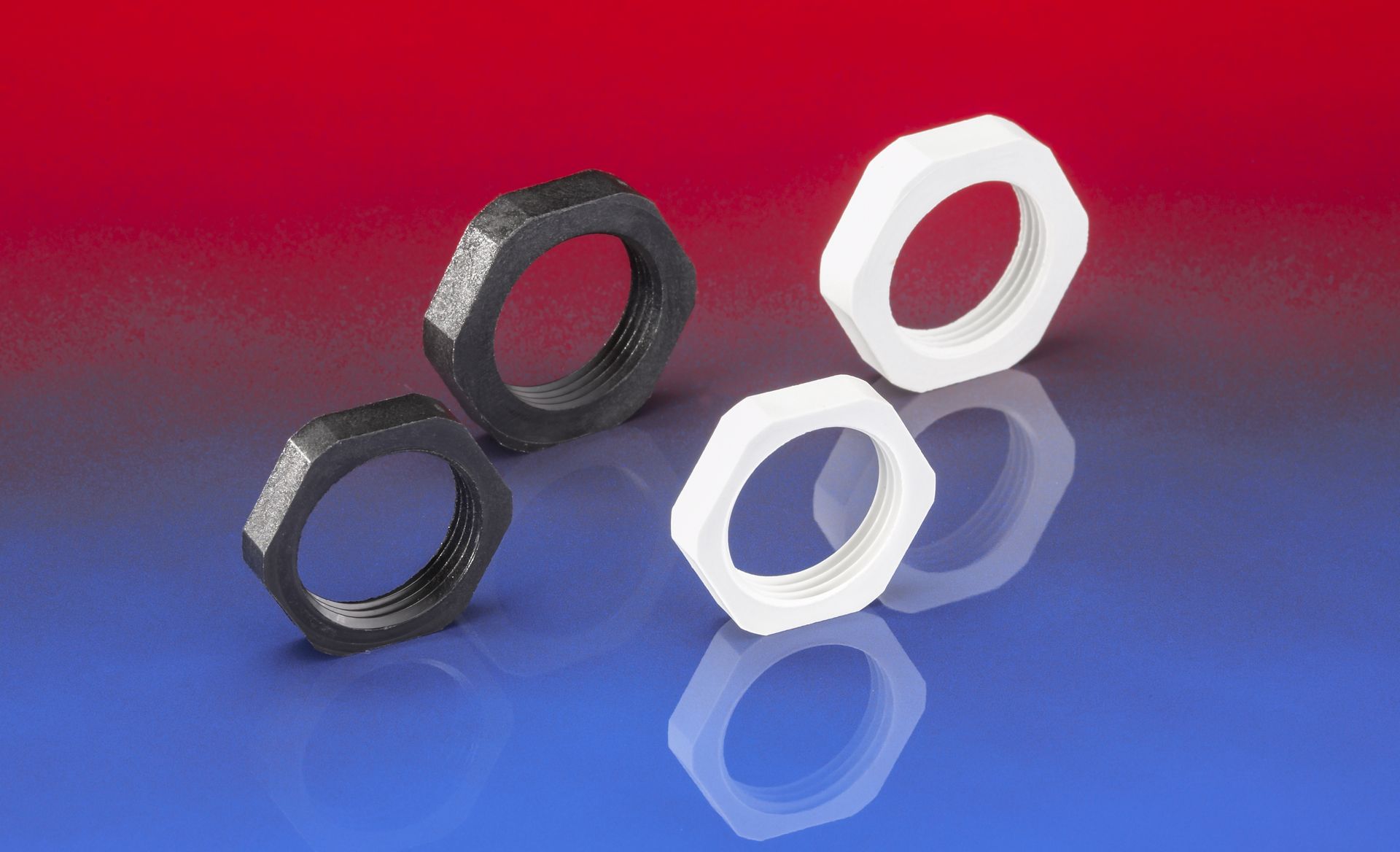

plastová pojistna matice
Žádost
Katalogový list
Detaily produktu Možnosti položky

Detaily produktu

Aplikace

  • Ochrana kabelu : příslušenství pro ochrannou hadici/trubici kabelů se šroubovacím spojenim pro rychlou montáž a instalaci , elektromontáže, rozvodné skříně, kabelové svazky /kabelové rozvody

Vlastnosti

  • dobrá odolnost vůči olejům, benzínu a chemikáliím
  • dobrá odolnost vůči zásadám a kyselinám
  • číslo závitu: M (metrický) dle EN 60423, P (PG) dle DIN 40430
  • odpovídá směrnici RoHS

Teplotní rozsah

  • -40°C až 100°C

Konstrukce

  • Příslušenství
  • 1. Plast (PA6 zesíleno skleněným vláknem)

Varianty k dodání

  • Další průměry k dispozici na vyžádání
  • šedá (standart), černá (standard)
  • speciální barva: zcela barevná

Možnosti položky

Vnější
závit
metrický
M EN 60423
Délka
PG DIN 40430
Thickness


(mm)
Wrench Size
across Flats
SW
(mm)
Hmotnost


(kg/100pcs)
Jednotka
balení

(pcs.)
Číslo
objednávky
šedá
M 12 x 1,5
-
5
19
0,1
50
169-8012-9050
Vnější závit metrický M EN 60423
M 12 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
19
Hmotnost (kg/100pcs)
0,1
Jednotka balení (pcs.)
50
M 16 x 1,5
-
5
22
0,17
50
169-8016-9050
Vnější závit metrický M EN 60423
M 16 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
22
Hmotnost (kg/100pcs)
0,17
Jednotka balení (pcs.)
50
M 20 x 1,5
-
5
24
0,23
50
169-8020-9050
Vnější závit metrický M EN 60423
M 20 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
24
Hmotnost (kg/100pcs)
0,23
Jednotka balení (pcs.)
50
M 25 x 1,5
-
6
30
0,28
50
169-8025-9050
Vnější závit metrický M EN 60423
M 25 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
6
Wrench Size across Flats SW (mm)
30
Hmotnost (kg/100pcs)
0,28
Jednotka balení (pcs.)
50
M 32 x 1,5
-
7,5
38
0,32
50
169-8032-9050
Vnější závit metrický M EN 60423
M 32 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
7,5
Wrench Size across Flats SW (mm)
38
Hmotnost (kg/100pcs)
0,32
Jednotka balení (pcs.)
50
M 40 x 1,5
-
8
50
1,2
20
169-8040-9020
Vnější závit metrický M EN 60423
M 40 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
8
Wrench Size across Flats SW (mm)
50
Hmotnost (kg/100pcs)
1,2
Jednotka balení (pcs.)
20
M 50 x 1,5*
-
9
60
1,2
10
169-8050-9010
Vnější závit metrický M EN 60423
M 50 x 1,5*
Délka PG DIN 40430
-
Thickness (mm)
9
Wrench Size across Flats SW (mm)
60
Hmotnost (kg/100pcs)
1,2
Jednotka balení (pcs.)
10
M 63 x 1,5*
-
10
75
1,9
5
169-8063-9005
Vnější závit metrický M EN 60423
M 63 x 1,5*
Délka PG DIN 40430
-
Thickness (mm)
10
Wrench Size across Flats SW (mm)
75
Hmotnost (kg/100pcs)
1,9
Jednotka balení (pcs.)
5
-
PG 7
5
19
0,11
50
169-9007-9050
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 7
Thickness (mm)
5
Wrench Size across Flats SW (mm)
19
Hmotnost (kg/100pcs)
0,11
Jednotka balení (pcs.)
50
-
PG 9
5
22
0,12
50
169-9009-9050
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 9
Thickness (mm)
5
Wrench Size across Flats SW (mm)
22
Hmotnost (kg/100pcs)
0,12
Jednotka balení (pcs.)
50
-
PG 11
5
24
0,14
50
169-9011-9050
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 11
Thickness (mm)
5
Wrench Size across Flats SW (mm)
24
Hmotnost (kg/100pcs)
0,14
Jednotka balení (pcs.)
50
-
PG 13,5
6
27
0,22
50
169-9013-9050
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 13,5
Thickness (mm)
6
Wrench Size across Flats SW (mm)
27
Hmotnost (kg/100pcs)
0,22
Jednotka balení (pcs.)
50
-
PG 16
6
30
0,29
50
169-9016-9050
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 16
Thickness (mm)
6
Wrench Size across Flats SW (mm)
30
Hmotnost (kg/100pcs)
0,29
Jednotka balení (pcs.)
50
-
PG 21
6,5
36
0,41
20
169-9021-9020
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 21
Thickness (mm)
6,5
Wrench Size across Flats SW (mm)
36
Hmotnost (kg/100pcs)
0,41
Jednotka balení (pcs.)
20
-
PG 29
7,5
46
0,71
20
169-9029-9020
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 29
Thickness (mm)
7,5
Wrench Size across Flats SW (mm)
46
Hmotnost (kg/100pcs)
0,71
Jednotka balení (pcs.)
20
-
PG 36*
8
60
0,8
10
169-9036-9010
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 36*
Thickness (mm)
8
Wrench Size across Flats SW (mm)
60
Hmotnost (kg/100pcs)
0,8
Jednotka balení (pcs.)
10
-
PG 42*
9
65
0,9
5
169-9042-9005
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 42*
Thickness (mm)
9
Wrench Size across Flats SW (mm)
65
Hmotnost (kg/100pcs)
0,9
Jednotka balení (pcs.)
5
-
PG 48*
9,5
70
1,1
5
169-9048-9005
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 48*
Thickness (mm)
9,5
Wrench Size across Flats SW (mm)
70
Hmotnost (kg/100pcs)
1,1
Jednotka balení (pcs.)
5
černá
M 12 x 1,5
-
5
19
0,1
50
169-8012-9150
Vnější závit metrický M EN 60423
M 12 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
19
Hmotnost (kg/100pcs)
0,1
Jednotka balení (pcs.)
50
M 16 x 1,5
-
5
22
0,17
50
169-8016-9150
Vnější závit metrický M EN 60423
M 16 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
22
Hmotnost (kg/100pcs)
0,17
Jednotka balení (pcs.)
50
M 20 x 1,5
-
5
24
0,23
50
169-8020-9150
Vnější závit metrický M EN 60423
M 20 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
5
Wrench Size across Flats SW (mm)
24
Hmotnost (kg/100pcs)
0,23
Jednotka balení (pcs.)
50
M 25 x 1,5
-
6
30
0,28
50
169-8025-9150
Vnější závit metrický M EN 60423
M 25 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
6
Wrench Size across Flats SW (mm)
30
Hmotnost (kg/100pcs)
0,28
Jednotka balení (pcs.)
50
M 32 x 1,5
-
7,5
38
0,32
50
169-8032-9150
Vnější závit metrický M EN 60423
M 32 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
7,5
Wrench Size across Flats SW (mm)
38
Hmotnost (kg/100pcs)
0,32
Jednotka balení (pcs.)
50
M 40 x 1,5
-
8
50
1,2
20
169-8040-9120
Vnější závit metrický M EN 60423
M 40 x 1,5
Délka PG DIN 40430
-
Thickness (mm)
8
Wrench Size across Flats SW (mm)
50
Hmotnost (kg/100pcs)
1,2
Jednotka balení (pcs.)
20
M 50 x 1,5*
-
9
60
1,2
10
169-8050-9110
Vnější závit metrický M EN 60423
M 50 x 1,5*
Délka PG DIN 40430
-
Thickness (mm)
9
Wrench Size across Flats SW (mm)
60
Hmotnost (kg/100pcs)
1,2
Jednotka balení (pcs.)
10
M 63 x 1,5*
-
10
75
1,9
5
169-8063-9105
Vnější závit metrický M EN 60423
M 63 x 1,5*
Délka PG DIN 40430
-
Thickness (mm)
10
Wrench Size across Flats SW (mm)
75
Hmotnost (kg/100pcs)
1,9
Jednotka balení (pcs.)
5
-
PG 7
5
19
0,11
50
169-9007-9150
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 7
Thickness (mm)
5
Wrench Size across Flats SW (mm)
19
Hmotnost (kg/100pcs)
0,11
Jednotka balení (pcs.)
50
-
PG 9
5
22
0,12
50
169-9009-9150
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 9
Thickness (mm)
5
Wrench Size across Flats SW (mm)
22
Hmotnost (kg/100pcs)
0,12
Jednotka balení (pcs.)
50
-
PG 11
5
24
0,14
50
169-9011-9150
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 11
Thickness (mm)
5
Wrench Size across Flats SW (mm)
24
Hmotnost (kg/100pcs)
0,14
Jednotka balení (pcs.)
50
-
PG 13,5
6
27
0,22
50
169-9013-9150
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 13,5
Thickness (mm)
6
Wrench Size across Flats SW (mm)
27
Hmotnost (kg/100pcs)
0,22
Jednotka balení (pcs.)
50
-
PG 16
6
30
0,29
50
169-9016-9150
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 16
Thickness (mm)
6
Wrench Size across Flats SW (mm)
30
Hmotnost (kg/100pcs)
0,29
Jednotka balení (pcs.)
50
-
PG 21
6,5
36
0,41
20
169-9021-9120
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 21
Thickness (mm)
6,5
Wrench Size across Flats SW (mm)
36
Hmotnost (kg/100pcs)
0,41
Jednotka balení (pcs.)
20
-
PG 29
7,5
46
0,71
20
169-9029-9120
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 29
Thickness (mm)
7,5
Wrench Size across Flats SW (mm)
46
Hmotnost (kg/100pcs)
0,71
Jednotka balení (pcs.)
20
-
PG 36*
8
60
0,8
10
169-9036-9110
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 36*
Thickness (mm)
8
Wrench Size across Flats SW (mm)
60
Hmotnost (kg/100pcs)
0,8
Jednotka balení (pcs.)
10
-
PG 42*
9
65
0,9
5
169-9042-9105
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 42*
Thickness (mm)
9
Wrench Size across Flats SW (mm)
65
Hmotnost (kg/100pcs)
0,9
Jednotka balení (pcs.)
5
-
PG 48*
9,5
70
1,1
5
169-9048-9105
Vnější závit metrický M EN 60423
-
Délka PG DIN 40430
PG 48*
Thickness (mm)
9,5
Wrench Size across Flats SW (mm)
70
Hmotnost (kg/100pcs)
1,1
Jednotka balení (pcs.)
5
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/.
