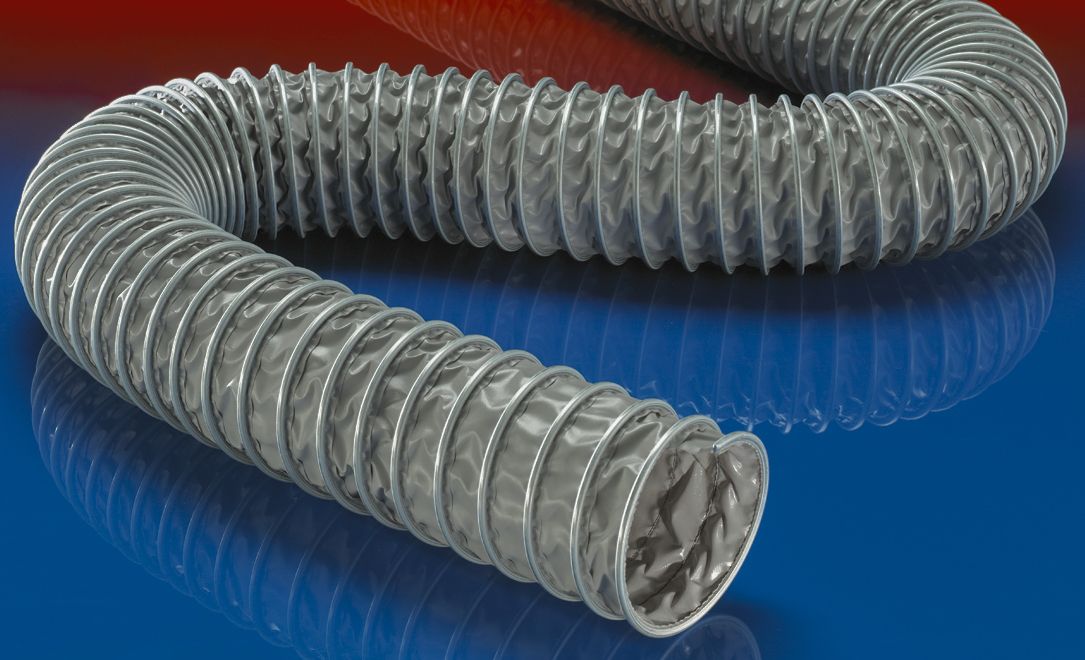

CP PVC 466 HT

Hadice svorkového profilu z PVC (do +120°C)
Gas + Dust High flexibility Flame retardant Cut lengths 48 hour shipment service

Detaily produktu

Aplikace

  • flexibilní hadice na horký vzduch, prach, sypké materiály a vlákna
  • odsávání výparů vznikajících při svařování
  • odsávací rameno

Vlastnosti

  • vyztuženo tkaninou
  • ochrana proti opotřebení díky vnejšímu svorkovému profilu
  • bezpečně zalisovaná stěna díky svorkovému profilu
  • velmi ohebná + stlačitelná
  • velmi dobrá odolnost vysokým teplotám
  • dobrá odolnost vůči zásadám a kyselinám
  • dobrá odolnost vůči chemikáliím
  • stěna: samozhášecí dle: NF P 92-503 M1
  • odpovídá směrnici RoHS
  • REACH dle --> Technologie / Technické informace / REACH

Teplotní rozsah

  • -10°C až 110°C
  • krátkodobě až 120°C

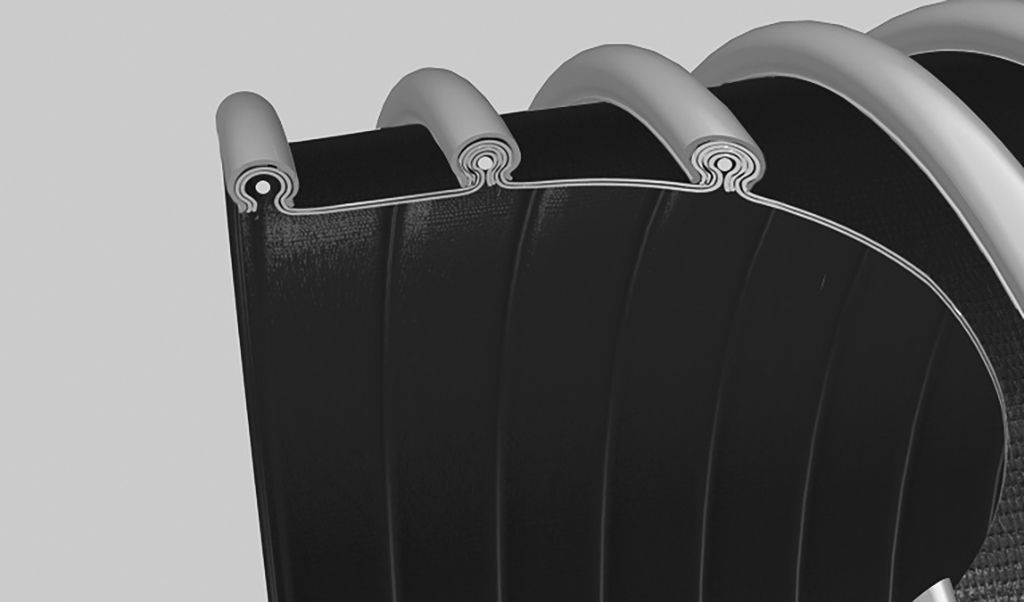

Konstrukce

  • CP konstrukce
  • 1. klipový profil pro podporu spirály: galvanizovaná ocel (INOX)
  • 2. Páska s textilní výztuhou; stěna: PVC potažené skleněné vlákno

Varianty k dodání

  • další průměry a délky jsou k dispozici na vyžádání
  • šedá (standart)
  • Nerezová ocel (INOX) svorka
  • dvojitá vrstva

Možnosti položky

Vnitřní průměr


(in / mm)
Vnější
průměr

(mm)
Přetlak


(bar)
Podtlak


(bar)
Poloměr
ohybu

(mm)
Hmotnost


(kg/m)
Rozměry
skladem

(m)
Číslo objednávky
1,5 / 38
50.00
0,900
0,370
14.00
0.23
6
Vnitřní průměr (in / mm)
1,5 / 38
Vnější průměr (mm)
50.00
Přetlak (bar)
0,900
Podtlak (bar)
0,370
Poloměr ohybu (mm)
14.00
Hmotnost (kg/m)
0.23
Rozměry skladem (m)
6
- / 40
52.00
0,870
0,360
15.00
0.36
6
Vnitřní průměr (in / mm)
- / 40
Vnější průměr (mm)
52.00
Přetlak (bar)
0,870
Podtlak (bar)
0,360
Poloměr ohybu (mm)
15.00
Hmotnost (kg/m)
0.36
Rozměry skladem (m)
6
2 / 50-51
62.00
0,820
0,320
18.00
0.44
6
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
62.00
Přetlak (bar)
0,820
Podtlak (bar)
0,320
Poloměr ohybu (mm)
18.00
Hmotnost (kg/m)
0.44
Rozměry skladem (m)
6
- / 55
67.00
0,750
0,260
20.00
0.48
6
Vnitřní průměr (in / mm)
- / 55
Vnější průměr (mm)
67.00
Přetlak (bar)
0,750
Podtlak (bar)
0,260
Poloměr ohybu (mm)
20.00
Hmotnost (kg/m)
0.48
Rozměry skladem (m)
6
2,36 / 60
72.00
0,650
0,220
20.00
0.52
6
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
72.00
Přetlak (bar)
0,650
Podtlak (bar)
0,220
Poloměr ohybu (mm)
20.00
Hmotnost (kg/m)
0.52
Rozměry skladem (m)
6
2,5 / 63-65
77.00
0,590
0,200
22.00
0.55
6
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
77.00
Přetlak (bar)
0,590
Podtlak (bar)
0,200
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.55
Rozměry skladem (m)
6
- / 70
82.00
0,520
0,170
22.00
0.59
6
Vnitřní průměr (in / mm)
- / 70
Vnější průměr (mm)
82.00
Přetlak (bar)
0,520
Podtlak (bar)
0,170
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.59
Rozměry skladem (m)
6
3 / 75-76
87.00
0,450
0,145
24.00
0.64
6
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
87.00
Přetlak (bar)
0,450
Podtlak (bar)
0,145
Poloměr ohybu (mm)
24.00
Hmotnost (kg/m)
0.64
Rozměry skladem (m)
6
- / 80
92.00
0,420
0,120
24.00
0.67
6
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
92.00
Přetlak (bar)
0,420
Podtlak (bar)
0,120
Poloměr ohybu (mm)
24.00
Hmotnost (kg/m)
0.67
Rozměry skladem (m)
6
3,5 / 89-90
102.00
0,350
0,105
26.00
0.75
6
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
102.00
Přetlak (bar)
0,350
Podtlak (bar)
0,105
Poloměr ohybu (mm)
26.00
Hmotnost (kg/m)
0.75
Rozměry skladem (m)
6
4 / 100-102
112.00
0,300
0,090
28.00
0.55
6
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
112.00
Přetlak (bar)
0,300
Podtlak (bar)
0,090
Poloměr ohybu (mm)
28.00
Hmotnost (kg/m)
0.55
Rozměry skladem (m)
6
- / 110
122.00
0,250
0,070
30.00
0.59
3 6
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
122.00
Přetlak (bar)
0,250
Podtlak (bar)
0,070
Poloměr ohybu (mm)
30.00
Hmotnost (kg/m)
0.59
Rozměry skladem (m)
3 6
4,5 / 114-115
127.00
0,230
0,065
32.00
0.62
3 6
Vnitřní průměr (in / mm)
4,5 / 114-115
Vnější průměr (mm)
127.00
Přetlak (bar)
0,230
Podtlak (bar)
0,065
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.62
Rozměry skladem (m)
3 6
4,72 / 120
132.00
0,220
0,060
32.00
0.64
3 6
Vnitřní průměr (in / mm)
4,72 / 120
Vnější průměr (mm)
132.00
Přetlak (bar)
0,220
Podtlak (bar)
0,060
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.64
Rozměry skladem (m)
3 6
5 / 125-127
137.00
0,210
0,055
34.00
0.67
3 6
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
137.00
Přetlak (bar)
0,210
Podtlak (bar)
0,055
Poloměr ohybu (mm)
34.00
Hmotnost (kg/m)
0.67
Rozměry skladem (m)
3 6
- / 130
142.00
0,190
0,050
34.00
0.69
3 6
Vnitřní průměr (in / mm)
- / 130
Vnější průměr (mm)
142.00
Přetlak (bar)
0,190
Podtlak (bar)
0,050
Poloměr ohybu (mm)
34.00
Hmotnost (kg/m)
0.69
Rozměry skladem (m)
3 6
5,5 / 140
152.00
0,170
0,045
36.00
0.74
3 6
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
152.00
Přetlak (bar)
0,170
Podtlak (bar)
0,045
Poloměr ohybu (mm)
36.00
Hmotnost (kg/m)
0.74
Rozměry skladem (m)
3 6
6 / 150-152
162.00
0,160
0,040
38.00
0.80
3 6
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
162.00
Přetlak (bar)
0,160
Podtlak (bar)
0,040
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.80
Rozměry skladem (m)
3 6
6,3 / 160
172.00
0,140
0,035
40.00
0.84
3 6
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
172.00
Přetlak (bar)
0,140
Podtlak (bar)
0,035
Poloměr ohybu (mm)
40.00
Hmotnost (kg/m)
0.84
Rozměry skladem (m)
3 6
6,5 / 165
177.00
0,135
0,035
41.00
0.87
3 6
Vnitřní průměr (in / mm)
6,5 / 165
Vnější průměr (mm)
177.00
Přetlak (bar)
0,135
Podtlak (bar)
0,035
Poloměr ohybu (mm)
41.00
Hmotnost (kg/m)
0.87
Rozměry skladem (m)
3 6
- / 170
182.00
0,130
0,030
42.00
0.90
3 6
Vnitřní průměr (in / mm)
- / 170
Vnější průměr (mm)
182.00
Přetlak (bar)
0,130
Podtlak (bar)
0,030
Poloměr ohybu (mm)
42.00
Hmotnost (kg/m)
0.90
Rozměry skladem (m)
3 6
- / 175
187.00
0,120
0,025
44.00
0.92
3 6
Vnitřní průměr (in / mm)
- / 175
Vnější průměr (mm)
187.00
Přetlak (bar)
0,120
Podtlak (bar)
0,025
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.92
Rozměry skladem (m)
3 6
7 / 178-180
192.00
0,115
0,022
44.00
0.95
3 6
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
192.00
Přetlak (bar)
0,115
Podtlak (bar)
0,022
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.95
Rozměry skladem (m)
3 6
8 / 200-203
212.00
0,100
0,020
48.00
0.81
3 6
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
212.00
Přetlak (bar)
0,100
Podtlak (bar)
0,020
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
0.81
Rozměry skladem (m)
3 6
- / 215
227.00
0,085
0,018
52.00
0.86
3 6
Vnitřní průměr (in / mm)
- / 215
Vnější průměr (mm)
227.00
Přetlak (bar)
0,085
Podtlak (bar)
0,018
Poloměr ohybu (mm)
52.00
Hmotnost (kg/m)
0.86
Rozměry skladem (m)
3 6
- / 225
237.00
0,080
0,016
54.00
0.90
3 6
Vnitřní průměr (in / mm)
- / 225
Vnější průměr (mm)
237.00
Přetlak (bar)
0,080
Podtlak (bar)
0,016
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.90
Rozměry skladem (m)
3 6
9 / 228-229
240.00
0,080
0,015
54.00
0.92
3 6
Vnitřní průměr (in / mm)
9 / 228-229
Vnější průměr (mm)
240.00
Přetlak (bar)
0,080
Podtlak (bar)
0,015
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
0.92
Rozměry skladem (m)
3 6
- / 250
262.00
0,070
0,012
58.00
1.00
3 6
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
262.00
Přetlak (bar)
0,070
Podtlak (bar)
0,012
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
1.00
Rozměry skladem (m)
3 6
10 / 254
266.00
0,070
0,010
59.00
1.02
3 6
Vnitřní průměr (in / mm)
10 / 254
Vnější průměr (mm)
266.00
Přetlak (bar)
0,070
Podtlak (bar)
0,010
Poloměr ohybu (mm)
59.00
Hmotnost (kg/m)
1.02
Rozměry skladem (m)
3 6
- / 275
287.00
0,060
0,010
64.00
1.10
3 6
Vnitřní průměr (in / mm)
- / 275
Vnější průměr (mm)
287.00
Přetlak (bar)
0,060
Podtlak (bar)
0,010
Poloměr ohybu (mm)
64.00
Hmotnost (kg/m)
1.10
Rozměry skladem (m)
3 6
11 / 280
292.00
0,060
0,010
65.00
1.12
3 6
Vnitřní průměr (in / mm)
11 / 280
Vnější průměr (mm)
292.00
Přetlak (bar)
0,060
Podtlak (bar)
0,010
Poloměr ohybu (mm)
65.00
Hmotnost (kg/m)
1.12
Rozměry skladem (m)
3 6
- / 300
312.00
0,055
0,009
68.00
1.20
3 6
Vnitřní průměr (in / mm)
- / 300
Vnější průměr (mm)
312.00
Přetlak (bar)
0,055
Podtlak (bar)
0,009
Poloměr ohybu (mm)
68.00
Hmotnost (kg/m)
1.20
Rozměry skladem (m)
3 6
12 / 305
317.00
0,055
0,010
69.00
1.22
3 6
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
317.00
Přetlak (bar)
0,055
Podtlak (bar)
0,010
Poloměr ohybu (mm)
69.00
Hmotnost (kg/m)
1.22
Rozměry skladem (m)
3 6
- / 315
327.00
0,050
0,008
71.00
1.26
3 6
Vnitřní průměr (in / mm)
- / 315
Vnější průměr (mm)
327.00
Přetlak (bar)
0,050
Podtlak (bar)
0,008
Poloměr ohybu (mm)
71.00
Hmotnost (kg/m)
1.26
Rozměry skladem (m)
3 6
- / 325
337.00
0,045
0,007
74.00
1.29
3 6
Vnitřní průměr (in / mm)
- / 325
Vnější průměr (mm)
337.00
Přetlak (bar)
0,045
Podtlak (bar)
0,007
Poloměr ohybu (mm)
74.00
Hmotnost (kg/m)
1.29
Rozměry skladem (m)
3 6
13 / 330
342.00
0,045
0,005
75.00
1.31
3 6
Vnitřní průměr (in / mm)
13 / 330
Vnější průměr (mm)
342.00
Přetlak (bar)
0,045
Podtlak (bar)
0,005
Poloměr ohybu (mm)
75.00
Hmotnost (kg/m)
1.31
Rozměry skladem (m)
3 6
- / 350
362.00
0,040
0,006
78.00
1.39
3 6
Vnitřní průměr (in / mm)
- / 350
Vnější průměr (mm)
362.00
Přetlak (bar)
0,040
Podtlak (bar)
0,006
Poloměr ohybu (mm)
78.00
Hmotnost (kg/m)
1.39
Rozměry skladem (m)
3 6
14 / 356
368.00
0,040
0,005
79.00
1.42
3 6
Vnitřní průměr (in / mm)
14 / 356
Vnější průměr (mm)
368.00
Přetlak (bar)
0,040
Podtlak (bar)
0,005
Poloměr ohybu (mm)
79.00
Hmotnost (kg/m)
1.42
Rozměry skladem (m)
3 6
- / 375
387.00
0,035
0,005
83.00
1.49
3 6
Vnitřní průměr (in / mm)
- / 375
Vnější průměr (mm)
387.00
Přetlak (bar)
0,035
Podtlak (bar)
0,005
Poloměr ohybu (mm)
83.00
Hmotnost (kg/m)
1.49
Rozměry skladem (m)
3 6
- / 400
412.00
0,030
0,005
88.00
1.59
3 6
Vnitřní průměr (in / mm)
- / 400
Vnější průměr (mm)
412.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
88.00
Hmotnost (kg/m)
1.59
Rozměry skladem (m)
3 6
16 / 405-406
418.00
0,030
0,005
89.00
1.61
3 6
Vnitřní průměr (in / mm)
16 / 405-406
Vnější průměr (mm)
418.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
89.00
Hmotnost (kg/m)
1.61
Rozměry skladem (m)
3 6
- / 450
462.00
0,025
0,004
98.00
1.78
3 6
Vnitřní průměr (in / mm)
- / 450
Vnější průměr (mm)
462.00
Přetlak (bar)
0,025
Podtlak (bar)
0,004
Poloměr ohybu (mm)
98.00
Hmotnost (kg/m)
1.78
Rozměry skladem (m)
3 6
18 / 457
469.00
0,025
0,005
100.00
1.81
3 6
Vnitřní průměr (in / mm)
18 / 457
Vnější průměr (mm)
469.00
Přetlak (bar)
0,025
Podtlak (bar)
0,005
Poloměr ohybu (mm)
100.00
Hmotnost (kg/m)
1.81
Rozměry skladem (m)
3 6
- / 500
512.00
0,020
0,003
108.00
1.98
3 6
Vnitřní průměr (in / mm)
- / 500
Vnější průměr (mm)
512.00
Přetlak (bar)
0,020
Podtlak (bar)
0,003
Poloměr ohybu (mm)
108.00
Hmotnost (kg/m)
1.98
Rozměry skladem (m)
3 6
20 / 508
520.00
0,020
0,005
110.00
2.01
3 6
Vnitřní průměr (in / mm)
20 / 508
Vnější průměr (mm)
520.00
Přetlak (bar)
0,020
Podtlak (bar)
0,005
Poloměr ohybu (mm)
110.00
Hmotnost (kg/m)
2.01
Rozměry skladem (m)
3 6
- / 600
612.00
0,015
0,002
128.00
2.37
3 6
Vnitřní průměr (in / mm)
- / 600
Vnější průměr (mm)
612.00
Přetlak (bar)
0,015
Podtlak (bar)
0,002
Poloměr ohybu (mm)
128.00
Hmotnost (kg/m)
2.37
Rozměry skladem (m)
3 6
24 / 610
622.00
0,015
0,002
130.00
2.41
3 6
Vnitřní průměr (in / mm)
24 / 610
Vnější průměr (mm)
622.00
Přetlak (bar)
0,015
Podtlak (bar)
0,002
Poloměr ohybu (mm)
130.00
Hmotnost (kg/m)
2.41
Rozměry skladem (m)
3 6
- / 700
712.00
0,015
0,002
148.00
2.76
3 6
Vnitřní průměr (in / mm)
- / 700
Vnější průměr (mm)
712.00
Přetlak (bar)
0,015
Podtlak (bar)
0,002
Poloměr ohybu (mm)
148.00
Hmotnost (kg/m)
2.76
Rozměry skladem (m)
3 6
28 / 712
724.00
0,015
0,002
151.00
2.81
3 6
Vnitřní průměr (in / mm)
28 / 712
Vnější průměr (mm)
724.00
Přetlak (bar)
0,015
Podtlak (bar)
0,002
Poloměr ohybu (mm)
151.00
Hmotnost (kg/m)
2.81
Rozměry skladem (m)
3 6
- / 750
762.00
0,015
0,001
158.00
2.96
3 6
Vnitřní průměr (in / mm)
- / 750
Vnější průměr (mm)
762.00
Přetlak (bar)
0,015
Podtlak (bar)
0,001
Poloměr ohybu (mm)
158.00
Hmotnost (kg/m)
2.96
Rozměry skladem (m)
3 6
- / 800
812.00
0,010
0,001
168.00
3.15
3 6
Vnitřní průměr (in / mm)
- / 800
Vnější průměr (mm)
812.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
168.00
Hmotnost (kg/m)
3.15
Rozměry skladem (m)
3 6
32 / 813-815
827.00
0,010
0,001
171.00
3.21
3 6
Vnitřní průměr (in / mm)
32 / 813-815
Vnější průměr (mm)
827.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
171.00
Hmotnost (kg/m)
3.21
Rozměry skladem (m)
3 6
- / 900
912.00
0,010
0,001
188.00
3.54
3 6
Vnitřní průměr (in / mm)
- / 900
Vnější průměr (mm)
912.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
188.00
Hmotnost (kg/m)
3.54
Rozměry skladem (m)
3 6
36 / 915
927.00
0,010
0,001
191.00
3.60
3 6
Vnitřní průměr (in / mm)
36 / 915
Vnější průměr (mm)
927.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
191.00
Hmotnost (kg/m)
3.60
Rozměry skladem (m)
3 6
- / 1000
1012.00
0,010
0,001
208.00
3.93
3 6
Vnitřní průměr (in / mm)
- / 1000
Vnější průměr (mm)
1012.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
208.00
Hmotnost (kg/m)
3.93
Rozměry skladem (m)
3 6
40 / 1016
1028.00
0,010
0,001
211.00
4.00
3 6
Vnitřní průměr (in / mm)
40 / 1016
Vnější průměr (mm)
1028.00
Přetlak (bar)
0,010
Podtlak (bar)
0,001
Poloměr ohybu (mm)
211.00
Hmotnost (kg/m)
4.00
Rozměry skladem (m)
3 6
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/

Příslušenství
