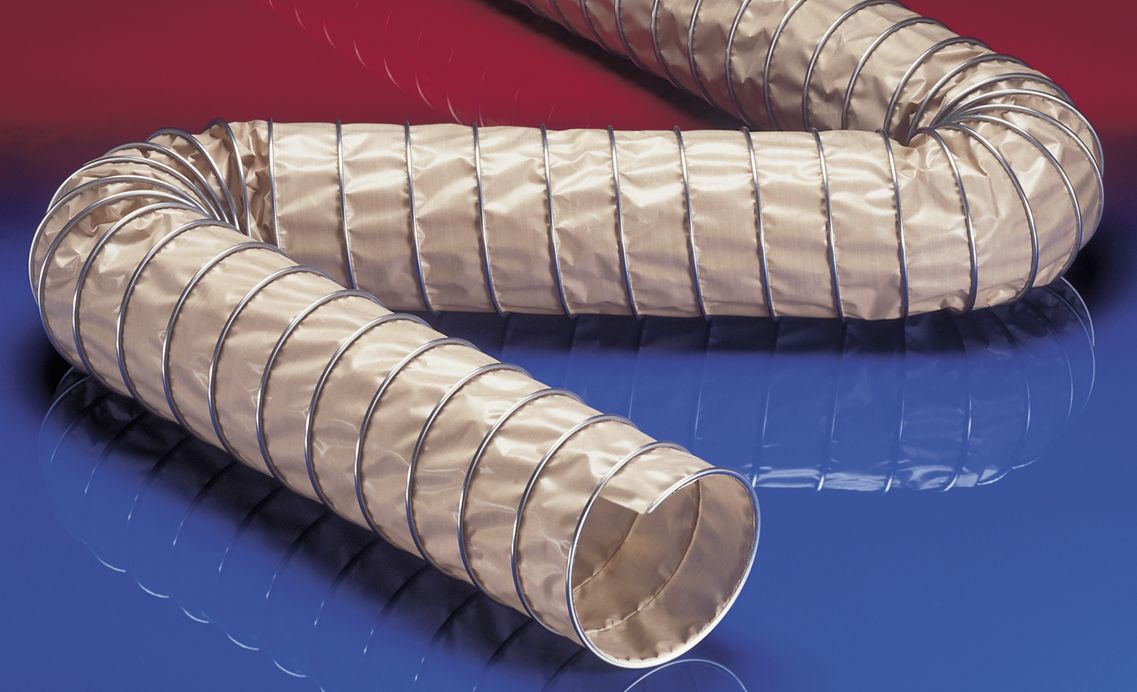

CP PTFE-INOX 475 FOOD

CP_PTFE-INOX_475_FOOD_main.jpg design
Hadice ze svorkového profilu pro farmacii a potraviny, vysoká odolnost na chemikálie (do +270°C)
Pára + Prach Flex Schválení pro použití v potravinářském průmyslu Zkrácení délky 48 hodinove doručení
Žádost
Katalogový list
Detaily produktu Možnosti položky Dokumenty Příslušenství

Detaily produktu

Aplikace

  • flexibilní hadice nahorký a studený vzduch, prach, sypké materiály a vlákna
  • mixér, sušička, balící stroj, plnění a vyprázdňování pytlů, mlýn
  • odsávací rameno
  • chemický průmysl: chemické výpary, zpětné hadice pro výpary, barevná mlha
  • papírový mlýn, papírový a celulózový průmysl: odpadní vody, odvod vzduchu

Vlastnosti

  • ochrana proti opotřebení díky vnejšímu svorkovému profilu
  • bezpečně zalisovaná stěna díky svorkovému profilu
  • velmi ohebná + stlačitelná 4:1
  • velmi dobrá odolnost vysokým teplotám
  • Vnitřní vrstva potravinářské kvality odpovídá: EU-směrnici 10/2011 a EC 1935/2004
  • stěna v potravinářské kvalitě, v souladu s: FDA 21 CFR 177.1550, Něměcká směrnice XV BfR
  • bez zápachu a chuti
  • antiadhezní
  • dobrá odolnost vůči zásadám a kyselinám
  • extrémně dobrá odolnost vůči chemikáliím
  • výrobní proces dle. GMP EC 2023/2006
  • odpovídá směrnici RoHS
  • REACH dle --> Technologie / Technické informace / REACH

Teplotní rozsah

  • -150°C až 250°C
  • krátkodobě až 270°C

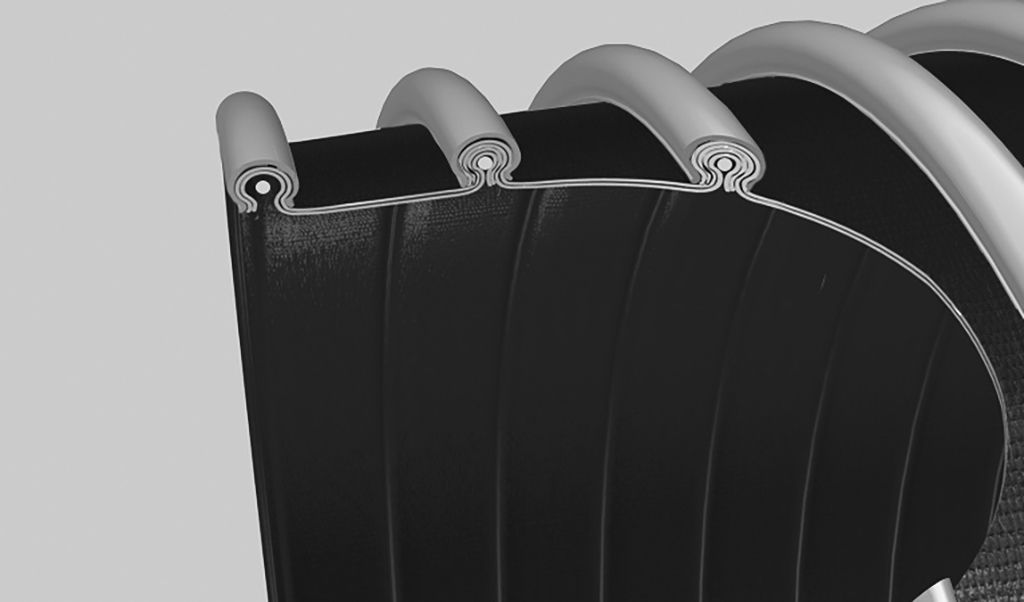

Konstrukce

  • CP konstrukce
  • klipový profil pro podporu spirály: nerezová ocel (INOX)
  • PTFE stěna potažená tkaninou ze skleněného vlákna
  • TEFLON® je registrovaná ochranná známka společnosti DuPont.

Varianty k dodání

  • další průměry a délky jsou k dispozici na vyžádání
  • dvojitá vrstva

Možnosti položky

Vnitřní průměr


(in / mm)
Vnější
průměr

(mm)
Přetlak


(bar)
Podtlak


(bar)
Poloměr
ohybu

(mm)
Hmotnost


(kg/m)
Rozměry
skladem

(m)
Číslo
objednávky
2 / 50-51
62.00
0,410
0,270
18.00
0.57
6
475-0050-0000
Vnitřní průměr (in / mm)
2 / 50-51
Vnější průměr (mm)
62.00
Přetlak (bar)
0,410
Podtlak (bar)
0,270
Poloměr ohybu (mm)
18.00
Hmotnost (kg/m)
0.57
Rozměry skladem (m)
6
- / 55
67.00
0,390
0,250
20.00
0.62
6
475-0055-0000
Vnitřní průměr (in / mm)
- / 55
Vnější průměr (mm)
67.00
Přetlak (bar)
0,390
Podtlak (bar)
0,250
Poloměr ohybu (mm)
20.00
Hmotnost (kg/m)
0.62
Rozměry skladem (m)
6
2,36 / 60
72.00
0,370
0,220
20.00
0.64
6
475-0060-0000
Vnitřní průměr (in / mm)
2,36 / 60
Vnější průměr (mm)
72.00
Přetlak (bar)
0,370
Podtlak (bar)
0,220
Poloměr ohybu (mm)
20.00
Hmotnost (kg/m)
0.64
Rozměry skladem (m)
6
2,5 / 63-65
77.00
0,355
0,200
22.00
0.72
6
475-0065-0000
Vnitřní průměr (in / mm)
2,5 / 63-65
Vnější průměr (mm)
77.00
Přetlak (bar)
0,355
Podtlak (bar)
0,200
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.72
Rozměry skladem (m)
6
- / 70
82.00
0,340
0,180
22.00
0.77
6
475-0070-0000
Vnitřní průměr (in / mm)
- / 70
Vnější průměr (mm)
82.00
Přetlak (bar)
0,340
Podtlak (bar)
0,180
Poloměr ohybu (mm)
22.00
Hmotnost (kg/m)
0.77
Rozměry skladem (m)
6
3 / 75-76
87.00
0,325
0,160
24.00
0.82
6
475-0075-0000
Vnitřní průměr (in / mm)
3 / 75-76
Vnější průměr (mm)
87.00
Přetlak (bar)
0,325
Podtlak (bar)
0,160
Poloměr ohybu (mm)
24.00
Hmotnost (kg/m)
0.82
Rozměry skladem (m)
6
- / 80
92.00
0,315
0,140
24.00
0.88
6
475-0080-0000
Vnitřní průměr (in / mm)
- / 80
Vnější průměr (mm)
92.00
Přetlak (bar)
0,315
Podtlak (bar)
0,140
Poloměr ohybu (mm)
24.00
Hmotnost (kg/m)
0.88
Rozměry skladem (m)
6
3,5 / 89-90
102.00
0,290
0,100
26.00
0.98
6
475-0090-0000
Vnitřní průměr (in / mm)
3,5 / 89-90
Vnější průměr (mm)
102.00
Přetlak (bar)
0,290
Podtlak (bar)
0,100
Poloměr ohybu (mm)
26.00
Hmotnost (kg/m)
0.98
Rozměry skladem (m)
6
4 / 100-102
112.00
0,195
0,085
28.00
0.82
6
475-0100-0000
Vnitřní průměr (in / mm)
4 / 100-102
Vnější průměr (mm)
112.00
Přetlak (bar)
0,195
Podtlak (bar)
0,085
Poloměr ohybu (mm)
28.00
Hmotnost (kg/m)
0.82
Rozměry skladem (m)
6
- / 110
122.00
0,185
0,075
30.00
0.90
3 6
475-0110-0000
Vnitřní průměr (in / mm)
- / 110
Vnější průměr (mm)
122.00
Přetlak (bar)
0,185
Podtlak (bar)
0,075
Poloměr ohybu (mm)
30.00
Hmotnost (kg/m)
0.90
Rozměry skladem (m)
3 6
4,72 / 120
132.00
0,175
0,065
32.00
0.98
3 6
475-0120-0000
Vnitřní průměr (in / mm)
4,72 / 120
Vnější průměr (mm)
132.00
Přetlak (bar)
0,175
Podtlak (bar)
0,065
Poloměr ohybu (mm)
32.00
Hmotnost (kg/m)
0.98
Rozměry skladem (m)
3 6
5 / 125-127
137.00
0,170
0,060
34.00
1.02
3 6
475-0125-0000
Vnitřní průměr (in / mm)
5 / 125-127
Vnější průměr (mm)
137.00
Přetlak (bar)
0,170
Podtlak (bar)
0,060
Poloměr ohybu (mm)
34.00
Hmotnost (kg/m)
1.02
Rozměry skladem (m)
3 6
- / 130
142.00
0,165
0,055
34.00
1.06
3 6
475-0130-0000
Vnitřní průměr (in / mm)
- / 130
Vnější průměr (mm)
142.00
Přetlak (bar)
0,165
Podtlak (bar)
0,055
Poloměr ohybu (mm)
34.00
Hmotnost (kg/m)
1.06
Rozměry skladem (m)
3 6
5,5 / 140
152.00
0,160
0,040
36.00
1.14
3 6
475-0140-0000
Vnitřní průměr (in / mm)
5,5 / 140
Vnější průměr (mm)
152.00
Přetlak (bar)
0,160
Podtlak (bar)
0,040
Poloměr ohybu (mm)
36.00
Hmotnost (kg/m)
1.14
Rozměry skladem (m)
3 6
6 / 150-152
162.00
0,110
0,035
38.00
0.76
3 6
475-0150-0000
Vnitřní průměr (in / mm)
6 / 150-152
Vnější průměr (mm)
162.00
Přetlak (bar)
0,110
Podtlak (bar)
0,035
Poloměr ohybu (mm)
38.00
Hmotnost (kg/m)
0.76
Rozměry skladem (m)
3 6
6,3 / 160
172.00
0,105
0,030
40.00
0.81
3 6
475-0160-0000
Vnitřní průměr (in / mm)
6,3 / 160
Vnější průměr (mm)
172.00
Přetlak (bar)
0,105
Podtlak (bar)
0,030
Poloměr ohybu (mm)
40.00
Hmotnost (kg/m)
0.81
Rozměry skladem (m)
3 6
- / 170
182.00
0,100
0,030
42.00
0.85
3 6
475-0170-0000
Vnitřní průměr (in / mm)
- / 170
Vnější průměr (mm)
182.00
Přetlak (bar)
0,100
Podtlak (bar)
0,030
Poloměr ohybu (mm)
42.00
Hmotnost (kg/m)
0.85
Rozměry skladem (m)
3 6
- / 175
187.00
0,100
0,030
44.00
0.88
3 6
475-0175-0000
Vnitřní průměr (in / mm)
- / 175
Vnější průměr (mm)
187.00
Přetlak (bar)
0,100
Podtlak (bar)
0,030
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.88
Rozměry skladem (m)
3 6
7 / 178-180
192.00
0,095
0,025
44.00
0.90
3 6
475-0180-0000
Vnitřní průměr (in / mm)
7 / 178-180
Vnější průměr (mm)
192.00
Přetlak (bar)
0,095
Podtlak (bar)
0,025
Poloměr ohybu (mm)
44.00
Hmotnost (kg/m)
0.90
Rozměry skladem (m)
3 6
8 / 200-203
212.00
0,090
0,020
48.00
1.00
3 6
475-0200-0000
Vnitřní průměr (in / mm)
8 / 200-203
Vnější průměr (mm)
212.00
Přetlak (bar)
0,090
Podtlak (bar)
0,020
Poloměr ohybu (mm)
48.00
Hmotnost (kg/m)
1.00
Rozměry skladem (m)
3 6
- / 225
237.00
0,085
0,020
54.00
1.12
3 6
475-0225-0000
Vnitřní průměr (in / mm)
- / 225
Vnější průměr (mm)
237.00
Přetlak (bar)
0,085
Podtlak (bar)
0,020
Poloměr ohybu (mm)
54.00
Hmotnost (kg/m)
1.12
Rozměry skladem (m)
3 6
- / 250
262.00
0,065
0,015
58.00
1.24
3 6
475-0250-0000
Vnitřní průměr (in / mm)
- / 250
Vnější průměr (mm)
262.00
Přetlak (bar)
0,065
Podtlak (bar)
0,015
Poloměr ohybu (mm)
58.00
Hmotnost (kg/m)
1.24
Rozměry skladem (m)
3 6
- / 275
287.00
0,060
0,015
64.00
1.36
3 6
475-0275-0000
Vnitřní průměr (in / mm)
- / 275
Vnější průměr (mm)
287.00
Přetlak (bar)
0,060
Podtlak (bar)
0,015
Poloměr ohybu (mm)
64.00
Hmotnost (kg/m)
1.36
Rozměry skladem (m)
3 6
- / 300
312.00
0,055
0,010
68.00
1.48
3 6
475-0300-0000
Vnitřní průměr (in / mm)
- / 300
Vnější průměr (mm)
312.00
Přetlak (bar)
0,055
Podtlak (bar)
0,010
Poloměr ohybu (mm)
68.00
Hmotnost (kg/m)
1.48
Rozměry skladem (m)
3 6
12 / 305
317.00
0,055
0,010
69.00
1.51
3 6
475-0305-0000
Vnitřní průměr (in / mm)
12 / 305
Vnější průměr (mm)
317.00
Přetlak (bar)
0,055
Podtlak (bar)
0,010
Poloměr ohybu (mm)
69.00
Hmotnost (kg/m)
1.51
Rozměry skladem (m)
3 6
- / 315
327.00
0,055
0,010
71.00
1.56
3 6
475-0315-0000
Vnitřní průměr (in / mm)
- / 315
Vnější průměr (mm)
327.00
Přetlak (bar)
0,055
Podtlak (bar)
0,010
Poloměr ohybu (mm)
71.00
Hmotnost (kg/m)
1.56
Rozměry skladem (m)
3 6
- / 350
362.00
0,040
0,010
78.00
1.73
3 6
475-0350-0000
Vnitřní průměr (in / mm)
- / 350
Vnější průměr (mm)
362.00
Přetlak (bar)
0,040
Podtlak (bar)
0,010
Poloměr ohybu (mm)
78.00
Hmotnost (kg/m)
1.73
Rozměry skladem (m)
3 6
- / 450
462.00
0,035
0,005
98.00
2.21
3 6
475-0450-0000
Vnitřní průměr (in / mm)
- / 450
Vnější průměr (mm)
462.00
Přetlak (bar)
0,035
Podtlak (bar)
0,005
Poloměr ohybu (mm)
98.00
Hmotnost (kg/m)
2.21
Rozměry skladem (m)
3 6
- / 500
512.00
0,030
0,005
108.00
2.45
3 6
475-0500-0000
Vnitřní průměr (in / mm)
- / 500
Vnější průměr (mm)
512.00
Přetlak (bar)
0,030
Podtlak (bar)
0,005
Poloměr ohybu (mm)
108.00
Hmotnost (kg/m)
2.45
Rozměry skladem (m)
3 6
- / 600
612.00
0,020
0,005
128.00
2.94
3
475-0600-0000
Vnitřní průměr (in / mm)
- / 600
Vnější průměr (mm)
612.00
Přetlak (bar)
0,020
Podtlak (bar)
0,005
Poloměr ohybu (mm)
128.00
Hmotnost (kg/m)
2.94
Rozměry skladem (m)
3
Při přetlaku a podtlaku doporučujeme dodržet hranici provozní hodnoty. Bližší informace o vyšším zatížení jsou dostupné na vyžádání. Poloměr ohybu je měřen podle vnitřního zahnutí hadice. Právo učinit technické změny je vyhrazeno. Všechny hodnoty jsou stanoveny při teplotě 20°C a jsou jen přibližné. Další technické údaje jsou dostupné na www.norres.com/cz/technologie/.

Dokumenty

Verlegerichtlinien / Installation guidelines (201.24 KB) Manufacturer certification (30.05 KB)

Příslušenství

CLAMP 212
Spona s můstkem pro připojení hadic s externí spirálou
K produktu
CLAMP 213
Spona s můstkem s rychlouzávěrem pro připojení hadic s externí spirálou
K produktu
CLAMP 217
Spona s můstkem a poutkem pro připojení hadic s externí spirálou
K produktu
CONNECT 228
Ochraná páska pro elastické spony
K produktu
CONNECT 270-271
Spojka pro kovové hadice / redukce
K produktu
