PROTAPE® PUR 330 AS (LD)

Antystatyczny wąż poliuretanowy, lekki, odporny na mikroby + ciężkopalny
Gas + Dust Pre-PUR® Abrasion-resistant High flexibility Microbe-resistant Flame retardant Partially coloured Antistatic and electrically conductive hoses Cut lengths 24 hour shipment service

Szczegóły produktu

Aplikacja

  • elastyczny wąż do gazów i ciernych pyłów, proszków, włókien
  • Wiertarki do płytek drukowanych (PCB)
  • Urządzenia odciągowe, urządzenia odpylające, urządzenia filtrujące, odciągi mgły olejowej
  • Ramiona wyciągowe
  • Przemysł chemiczny: odciągi oparów chemicznych, węże wahadła gazowego przy ramionach za i wyładunkowych, wyciągi oparów farbiarskich
  • strefy zagrożone wybuchem
  • Obory i stajnie: wentylacja
  • Przemysł pomieszczeń czystych: wentylacja pomieszczeń czystych, maszyny do produkcji półprzewodników
  • Obróbka powierzchni, przesył powrotny materiału w urządzeniach do śrutowania / urządzeniach piaskujących przy kabinach do śrutowania, stoczniach, szlifierki
  • węże grzewcze: wąż zewnętrzny stanowiący ochronę

Właściwości

  • lekkie i wzmocnione wykonanie
  • wysokoelastyczny i ściśliwy 3:1
  • odporny na ścieranie
  • odporny na mikroby
  • dobra odporność na oleje, benzynę oraz chemikalia
  • bardzo elastyczny przy niskich temperaturach
  • trudno zapalny wg UL94-HB
  • trudno zapalny wg DIN 4102-B1
  • Ścianka trwale antystatyczna: zgodny z ISO 8031 rezystancja skrośna i powierzchniowa <10⁹ Ω (zgodny z NFPA 652 10⁸-10⁹ Ω)
  • zgodny z ATEX 2014/34/EU (1999/92/EC) i niemiecką normą TRGS 727: odpylanie palnych pyłów (strefa 22 wewnątrz), przesył niepalnych cieczy, do zastosowania w strefie 1 i 2 (gazy)
  • spełnia wymogi bezpieczeństwa branżowego towarzystwa ubezpieczeniowego przemysłu drzewnego Holz-BG
  • dostosowany do przepisów dyrektywy RoHS
  • REACH zgodnie z --> Technika / Informacje techniczne / REACH

Zakres temperatur

  • -40°C do 90°C
  • krótkotrwale do 125°C

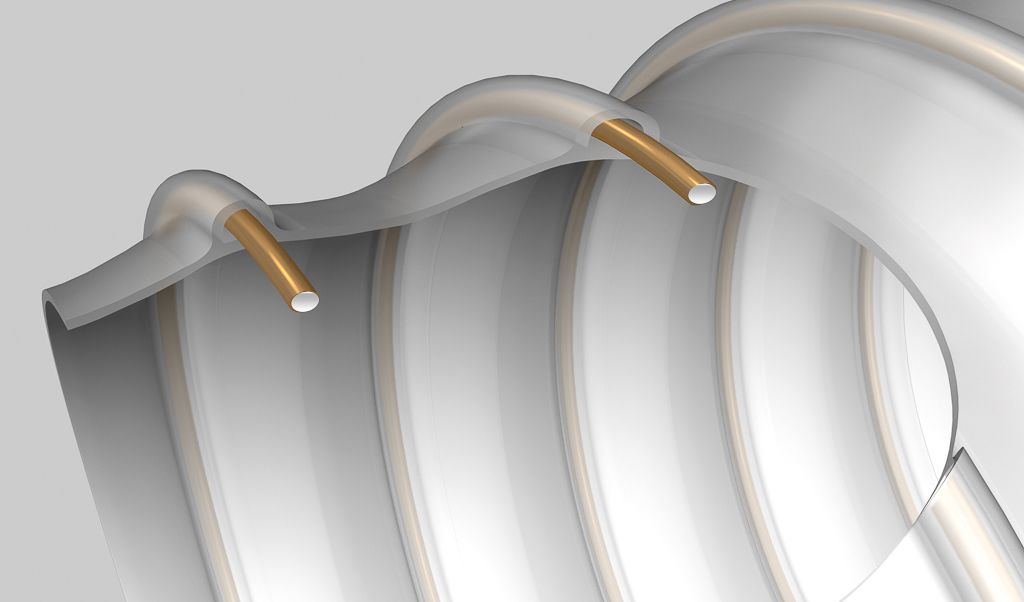

Konstrukcja

  • opatentowany wąż foliowy PROTAPE®
  • 1. drut ze stali sprężynowej umieszczony w ściance węża
  • 2. ścianka: permanentnie antystatyczny poliuretan estrowy premium (Pre-PUR®)
  • 3. Grubość ścianki ok. 0,6 mm

Warianty dostaw

  • inne wymiary i długości dostępne na zamówienie
  • transparentny (standard)
  • kolory specjalne: częściowo barwiony, całościowo barwiony
  • nadruk według specyfikacji klienta

Wariatny artykułu

Ø wewnętrzna


(in / mm)
Ø-zewn.


(mm)
Nadciśnienie
DIN 26057
(50% wydłużenia)
(bar)
Podciśnienie
DIN 26057
(ustawiony osiowo)
(bar)
promień
gięcia

(mm)
Waga


(kg/m)
Ilość
minimalna

(m)
długości
składowania

(m)
długości
produkcyjne

(m)
Nr zam.
standard
1 / 25
32.00
1,605 (4,18)
0,540 (1,00)
20.00
0.15
-
10
5 15
Ø wewnętrzna (in / mm)
1 / 25
Ø-zewn. (mm)
32.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,605 (4,18)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,540 (1,00)
promień gięcia (mm)
20.00
Waga (kg/m)
0.15
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
- / 30
37.00
1,350 (3,50)
0,450 (1,00)
22.00
0.18
-
10
5 15
Ø wewnętrzna (in / mm)
- / 30
Ø-zewn. (mm)
37.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,350 (3,50)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,450 (1,00)
promień gięcia (mm)
22.00
Waga (kg/m)
0.18
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
1,25 / 32
39.00
1,265 (3,29)
0,420 (1,00)
23.00
0.19
-
10
5 15
Ø wewnętrzna (in / mm)
1,25 / 32
Ø-zewn. (mm)
39.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,265 (3,29)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,420 (1,00)
promień gięcia (mm)
23.00
Waga (kg/m)
0.19
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
1,5 / 38
45.00
1,075 (2,78)
0,355 (0,77)
26.00
0.22
-
10
5 15
Ø wewnętrzna (in / mm)
1,5 / 38
Ø-zewn. (mm)
45.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,075 (2,78)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,355 (0,77)
promień gięcia (mm)
26.00
Waga (kg/m)
0.22
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
- / 40
47.00
1,020 (2,64)
0,335 (0,69)
27.00
0.23
-
10
5 15
Ø wewnętrzna (in / mm)
- / 40
Ø-zewn. (mm)
47.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,020 (2,64)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,335 (0,69)
promień gięcia (mm)
27.00
Waga (kg/m)
0.23
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
2 / 50-51
58.00
0,820 (2,12)
0,220 (0,87)
33.00
0.37
-
10 15
5
Ø wewnętrzna (in / mm)
2 / 50-51
Ø-zewn. (mm)
58.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,820 (2,12)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,220 (0,87)
promień gięcia (mm)
33.00
Waga (kg/m)
0.37
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
2,36 / 60
68.00
0,685 (1,77)
0,180 (0,61)
38.00
0.43
-
10 15
5
Ø wewnętrzna (in / mm)
2,36 / 60
Ø-zewn. (mm)
68.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,685 (1,77)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,180 (0,61)
promień gięcia (mm)
38.00
Waga (kg/m)
0.43
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
2,5 / 63-65
73.00
0,635 (1,64)
0,165 (0,52)
41.00
0.46
-
10
5 15
Ø wewnętrzna (in / mm)
2,5 / 63-65
Ø-zewn. (mm)
73.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,635 (1,64)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,165 (0,52)
promień gięcia (mm)
41.00
Waga (kg/m)
0.46
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
- / 70
78.00
0,590 (1,52)
0,155 (0,45)
43.00
0.50
-
10
5 15
Ø wewnętrzna (in / mm)
- / 70
Ø-zewn. (mm)
78.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,590 (1,52)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,155 (0,45)
promień gięcia (mm)
43.00
Waga (kg/m)
0.50
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
3 / 75-76
83.00
0,550 (1,42)
0,145 (0,40)
46.00
0.53
-
10
5 15
Ø wewnętrzna (in / mm)
3 / 75-76
Ø-zewn. (mm)
83.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,550 (1,42)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,145 (0,40)
promień gięcia (mm)
46.00
Waga (kg/m)
0.53
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
- / 80
88.00
0,515 (1,33)
0,135 (0,35)
48.00
0.57
-
10 15
5
Ø wewnętrzna (in / mm)
- / 80
Ø-zewn. (mm)
88.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,515 (1,33)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,135 (0,35)
promień gięcia (mm)
48.00
Waga (kg/m)
0.57
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
3,5 / 89-90
98.00
0,460 (1,19)
0,120 (0,28)
53.00
0.63
-
10
5 15
Ø wewnętrzna (in / mm)
3,5 / 89-90
Ø-zewn. (mm)
98.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,460 (1,19)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,120 (0,28)
promień gięcia (mm)
53.00
Waga (kg/m)
0.63
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
4 / 100-102
108.00
0,415 (1,07)
0,080 (0,31)
58.00
0.67
-
5 10 15
-
Ø wewnętrzna (in / mm)
4 / 100-102
Ø-zewn. (mm)
108.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,415 (1,07)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,080 (0,31)
promień gięcia (mm)
58.00
Waga (kg/m)
0.67
Ilość minimalna (m)
-
długości składowania (m)
5 10 15
długości produkcyjne (m)
-
- / 110
118.00
0,375 (0,97)
0,070 (0,26)
63.00
0.73
-
10
5 15
Ø wewnętrzna (in / mm)
- / 110
Ø-zewn. (mm)
118.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,375 (0,97)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,070 (0,26)
promień gięcia (mm)
63.00
Waga (kg/m)
0.73
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
4,5 / 114-115
123.00
0,360 (0,93)
0,070 (0,24)
66.00
0.76
-
-
5 10 15
Ø wewnętrzna (in / mm)
4,5 / 114-115
Ø-zewn. (mm)
123.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,360 (0,93)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,070 (0,24)
promień gięcia (mm)
66.00
Waga (kg/m)
0.76
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10 15
4,72 / 120
128.00
0,345 (0,89)
0,065 (0,22)
68.00
0.79
-
10 15
5
Ø wewnętrzna (in / mm)
4,72 / 120
Ø-zewn. (mm)
128.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,345 (0,89)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,065 (0,22)
promień gięcia (mm)
68.00
Waga (kg/m)
0.79
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
5 / 125-127
133.00
0,335 (0,86)
0,065 (0,20)
71.00
0.83
-
10 15
5
Ø wewnętrzna (in / mm)
5 / 125-127
Ø-zewn. (mm)
133.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,335 (0,86)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,065 (0,20)
promień gięcia (mm)
71.00
Waga (kg/m)
0.83
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
- / 130
138.00
0,320 (0,82)
0,060 (0,19)
73.00
0.86
-
-
5 10 15
Ø wewnętrzna (in / mm)
- / 130
Ø-zewn. (mm)
138.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,320 (0,82)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,060 (0,19)
promień gięcia (mm)
73.00
Waga (kg/m)
0.86
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10 15
5,5 / 140
148.00
0,295 (0,76)
0,055 (0,16)
78.00
0.92
-
10 15
5
Ø wewnętrzna (in / mm)
5,5 / 140
Ø-zewn. (mm)
148.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,295 (0,76)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,055 (0,16)
promień gięcia (mm)
78.00
Waga (kg/m)
0.92
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
6 / 150-152
158.00
0,275 (0,71)
0,055 (0,14)
83.00
0.99
-
10 15
5
Ø wewnętrzna (in / mm)
6 / 150-152
Ø-zewn. (mm)
158.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,275 (0,71)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,055 (0,14)
promień gięcia (mm)
83.00
Waga (kg/m)
0.99
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
6,3 / 160
168.00
0,260 (0,67)
0,050 (0,12)
88.00
1.05
-
10 15
5
Ø wewnętrzna (in / mm)
6,3 / 160
Ø-zewn. (mm)
168.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,260 (0,67)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,050 (0,12)
promień gięcia (mm)
88.00
Waga (kg/m)
1.05
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
- / 170
178.00
0,245 (0,63)
0,045 (0,11)
93.00
1.11
-
-
5 10 15
Ø wewnętrzna (in / mm)
- / 170
Ø-zewn. (mm)
178.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,245 (0,63)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,045 (0,11)
promień gięcia (mm)
93.00
Waga (kg/m)
1.11
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10 15
7 / 178-180
188.00
0,230 (0,59)
0,045 (0,10)
98.00
1.17
-
10
5 15
Ø wewnętrzna (in / mm)
7 / 178-180
Ø-zewn. (mm)
188.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,230 (0,59)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,045 (0,10)
promień gięcia (mm)
98.00
Waga (kg/m)
1.17
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5 15
8 / 200-203
208.00
0,210 (0,54)
0,030 (0,11)
108.00
1.33
-
10 15
5
Ø wewnętrzna (in / mm)
8 / 200-203
Ø-zewn. (mm)
208.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,210 (0,54)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,030 (0,11)
promień gięcia (mm)
108.00
Waga (kg/m)
1.33
Ilość minimalna (m)
-
długości składowania (m)
10 15
długości produkcyjne (m)
5
- / 225
233.00
0,185 (0,48)
0,025 (0,09)
121.00
1.48
-
10
5
Ø wewnętrzna (in / mm)
- / 225
Ø-zewn. (mm)
233.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,185 (0,48)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,09)
promień gięcia (mm)
121.00
Waga (kg/m)
1.48
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5
- / 250
258.00
0,165 (0,43)
0,025 (0,07)
133.00
1.64
-
10
5
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
258.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,165 (0,43)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,07)
promień gięcia (mm)
133.00
Waga (kg/m)
1.64
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5
10 / 254
262.00
0,165 (0,42)
0,025 (0,06)
135.00
1.66
-
-
5 10
Ø wewnętrzna (in / mm)
10 / 254
Ø-zewn. (mm)
262.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,165 (0,42)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,06)
promień gięcia (mm)
135.00
Waga (kg/m)
1.66
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
11 / 280
288.00
0,150 (0,38)
0,020 (0,05)
148.00
1.83
-
-
5 10
Ø wewnętrzna (in / mm)
11 / 280
Ø-zewn. (mm)
288.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,150 (0,38)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
148.00
Waga (kg/m)
1.83
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
- / 300
309.00
0,140 (0,36)
0,020 (0,05)
159.00
2.14
-
10
5
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
309.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,140 (0,36)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
159.00
Waga (kg/m)
2.14
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5
12 / 305
314.00
0,135 (0,35)
0,020 (0,05)
162.00
2.17
-
-
5 10
Ø wewnętrzna (in / mm)
12 / 305
Ø-zewn. (mm)
314.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,135 (0,35)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
162.00
Waga (kg/m)
2.17
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
- / 315
324.00
0,135 (0,34)
0,020 (0,05)
167.00
2.24
-
-
5 10
Ø wewnętrzna (in / mm)
- / 315
Ø-zewn. (mm)
324.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,135 (0,34)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
167.00
Waga (kg/m)
2.24
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
- / 350
359.00
0,120 (0,31)
0,020 (0,04)
184.00
2.49
-
-
5 10
Ø wewnętrzna (in / mm)
- / 350
Ø-zewn. (mm)
359.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,120 (0,31)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,04)
promień gięcia (mm)
184.00
Waga (kg/m)
2.49
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
14 / 356
365.00
0,115 (0,30)
0,015 (0,03)
187.00
2.53
-
-
5 10
Ø wewnętrzna (in / mm)
14 / 356
Ø-zewn. (mm)
365.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,115 (0,30)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,015 (0,03)
promień gięcia (mm)
187.00
Waga (kg/m)
2.53
Ilość minimalna (m)
-
długości składowania (m)
-
długości produkcyjne (m)
5 10
- / 400
409.00
0,105 (0,27)
0,015 (0,02)
209.00
2.84
-
10
5
Ø wewnętrzna (in / mm)
- / 400
Ø-zewn. (mm)
409.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,105 (0,27)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,015 (0,02)
promień gięcia (mm)
209.00
Waga (kg/m)
2.84
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
5
Nadruk neutralny : antistatic + microbe resistant / bez możliwości cięcia
1,5 / 38
45.00
1,075 (2,78)
0,355 (0,77)
26.00
0.22
-
10
-
Ø wewnętrzna (in / mm)
1,5 / 38
Ø-zewn. (mm)
45.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
1,075 (2,78)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,355 (0,77)
promień gięcia (mm)
26.00
Waga (kg/m)
0.22
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
2 / 50-51
58.00
0,820 (2,12)
0,220 (0,87)
33.00
0.37
-
10
-
Ø wewnętrzna (in / mm)
2 / 50-51
Ø-zewn. (mm)
58.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,820 (2,12)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,220 (0,87)
promień gięcia (mm)
33.00
Waga (kg/m)
0.37
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
2,36 / 60
68.00
0,685 (1,77)
0,180 (0,61)
38.00
0.43
-
10
-
Ø wewnętrzna (in / mm)
2,36 / 60
Ø-zewn. (mm)
68.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,685 (1,77)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,180 (0,61)
promień gięcia (mm)
38.00
Waga (kg/m)
0.43
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
2,5 / 63-65
73.00
0,635 (1,64)
0,165 (0,52)
41.00
0.46
-
10
-
Ø wewnętrzna (in / mm)
2,5 / 63-65
Ø-zewn. (mm)
73.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,635 (1,64)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,165 (0,52)
promień gięcia (mm)
41.00
Waga (kg/m)
0.46
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
3 / 75-76
83.00
0,550 (1,42)
0,145 (0,40)
46.00
0.53
-
10
-
Ø wewnętrzna (in / mm)
3 / 75-76
Ø-zewn. (mm)
83.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,550 (1,42)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,145 (0,40)
promień gięcia (mm)
46.00
Waga (kg/m)
0.53
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
- / 80
88.00
0,515 (1,33)
0,135 (0,35)
48.00
0.57
-
10
-
Ø wewnętrzna (in / mm)
- / 80
Ø-zewn. (mm)
88.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,515 (1,33)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,135 (0,35)
promień gięcia (mm)
48.00
Waga (kg/m)
0.57
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
4 / 100-102
108.00
0,415 (1,07)
0,080 (0,31)
58.00
0.67
-
10
-
Ø wewnętrzna (in / mm)
4 / 100-102
Ø-zewn. (mm)
108.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,415 (1,07)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,080 (0,31)
promień gięcia (mm)
58.00
Waga (kg/m)
0.67
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
4,72 / 120
128.00
0,345 (0,89)
0,065 (0,22)
68.00
0.79
-
10
-
Ø wewnętrzna (in / mm)
4,72 / 120
Ø-zewn. (mm)
128.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,345 (0,89)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,065 (0,22)
promień gięcia (mm)
68.00
Waga (kg/m)
0.79
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
5 / 125-127
133.00
0,335 (0,86)
0,065 (0,20)
71.00
0.83
-
10
-
Ø wewnętrzna (in / mm)
5 / 125-127
Ø-zewn. (mm)
133.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,335 (0,86)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,065 (0,20)
promień gięcia (mm)
71.00
Waga (kg/m)
0.83
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
6 / 150-152
158.00
0,275 (0,71)
0,055 (0,14)
83.00
0.99
-
10
-
Ø wewnętrzna (in / mm)
6 / 150-152
Ø-zewn. (mm)
158.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,275 (0,71)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,055 (0,14)
promień gięcia (mm)
83.00
Waga (kg/m)
0.99
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
6,3 / 160
168.00
0,260 (0,67)
0,050 (0,12)
88.00
1.05
-
10
-
Ø wewnętrzna (in / mm)
6,3 / 160
Ø-zewn. (mm)
168.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,260 (0,67)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,050 (0,12)
promień gięcia (mm)
88.00
Waga (kg/m)
1.05
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
8 / 200-203
208.00
0,210 (0,54)
0,030 (0,11)
108.00
1.33
-
10
-
Ø wewnętrzna (in / mm)
8 / 200-203
Ø-zewn. (mm)
208.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,210 (0,54)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,030 (0,11)
promień gięcia (mm)
108.00
Waga (kg/m)
1.33
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
- / 250
256.00
0,165 (0,43)
0,025 (0,07)
133.00
1.64
-
10
-
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
256.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,165 (0,43)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,07)
promień gięcia (mm)
133.00
Waga (kg/m)
1.64
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
- / 300
309.00
0,140 (0,36)
0,020 (0,05)
159.00
2.14
-
10
-
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
309.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,140 (0,36)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
159.00
Waga (kg/m)
2.14
Ilość minimalna (m)
-
długości składowania (m)
10
długości produkcyjne (m)
-
Wersja pakowania bardziej skompresowana, ok. 4:1, nadruk neutralny, bez możliwości cięcia
7 / 178-180
188.00
0,230 (0,59)
0,045 (0,10)
98.00
0.83
80
-
-
Ø wewnętrzna (in / mm)
7 / 178-180
Ø-zewn. (mm)
188.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,230 (0,59)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,045 (0,10)
promień gięcia (mm)
98.00
Waga (kg/m)
0.83
Ilość minimalna (m)
80
długości składowania (m)
-
długości produkcyjne (m)
-
8 / 200-203
208.00
0,210 (0,54)
0,030 (0,11)
108.00
0.93
60
-
-
Ø wewnętrzna (in / mm)
8 / 200-203
Ø-zewn. (mm)
208.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,210 (0,54)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,030 (0,11)
promień gięcia (mm)
108.00
Waga (kg/m)
0.93
Ilość minimalna (m)
60
długości składowania (m)
-
długości produkcyjne (m)
-
- / 225
233.00
0,185 (0,48)
0,025 (0,09)
121.00
1.03
60
-
-
Ø wewnętrzna (in / mm)
- / 225
Ø-zewn. (mm)
233.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,185 (0,48)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,09)
promień gięcia (mm)
121.00
Waga (kg/m)
1.03
Ilość minimalna (m)
60
długości składowania (m)
-
długości produkcyjne (m)
-
- / 250
256.00
0,165 (0,43)
0,025 (0,07)
133.00
1.14
50
-
-
Ø wewnętrzna (in / mm)
- / 250
Ø-zewn. (mm)
256.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,165 (0,43)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,025 (0,07)
promień gięcia (mm)
133.00
Waga (kg/m)
1.14
Ilość minimalna (m)
50
długości składowania (m)
-
długości produkcyjne (m)
-
- / 300
309.00
0,140 (0,36)
0,020 (0,05)
159.00
1.47
40
-
-
Ø wewnętrzna (in / mm)
- / 300
Ø-zewn. (mm)
309.00
Nadciśnienie DIN 26057 (50% wydłużenia) (bar)
0,140 (0,36)
Podciśnienie DIN 26057 (ustawiony osiowo) (bar)
0,020 (0,05)
promień gięcia (mm)
159.00
Waga (kg/m)
1.47
Ilość minimalna (m)
40
długości składowania (m)
-
długości produkcyjne (m)
-
Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 °C i są one wartościami przybliżonymi. Dalsze dane techniczne są dostępne na stronie www.norres.com/pl/technika/.

Akcesoria
