PROTAPE® PUR 333 AS (MD)

Tuyau Polyuréthane antistatique, moyennement lourd, resistant à la migration de microbes dans la gaine, difficilement inflammable
Gas + Dust + Solid Pre-PUR® Abrasion-resistant Microbe-resistant Flame retardant Antistatic and electrically conductive hoses

Détails du produit

Application

  • tuyau flexible / gaines pour un débit élevé de poudre abrasive, les matériaux en vrac, granulat et pour les gaz
  • unité d’extraction, système de dépoussiérage, système de filtration, extraction de brouillard d’huile
  • compresseur, ventilateur, pompe à vide, pompe à pression, pompe
  • Véhicule municipal : autolaveuse, balayeuse de voirie
  • véhicule municipal: tondeuse à gazon, faucheuse, souffleur de feuilles / aspire feuille

Caractéristiques

  • moyennement lourd
  • hautement résistant
  • une résistance plus élevée à la pression et au vide
  • résistant aux microbes
  • bonne résistance à l’huile, à l’essence et aux produits chimiques
  • reste très flexible même à froid
  • difficilement inflammable selon: DIN 4102-B1
  • Paroi antistatique dans la masse: selon ISO 8031 paroi électro-conductible 10⁹ Ω
  • conforme à RoHS
  • REACH selon --> Technologie / Informations techniques / REACH

Plage de température

  • -40°C à 90°C
  • brièvement jusqu’à 125°C

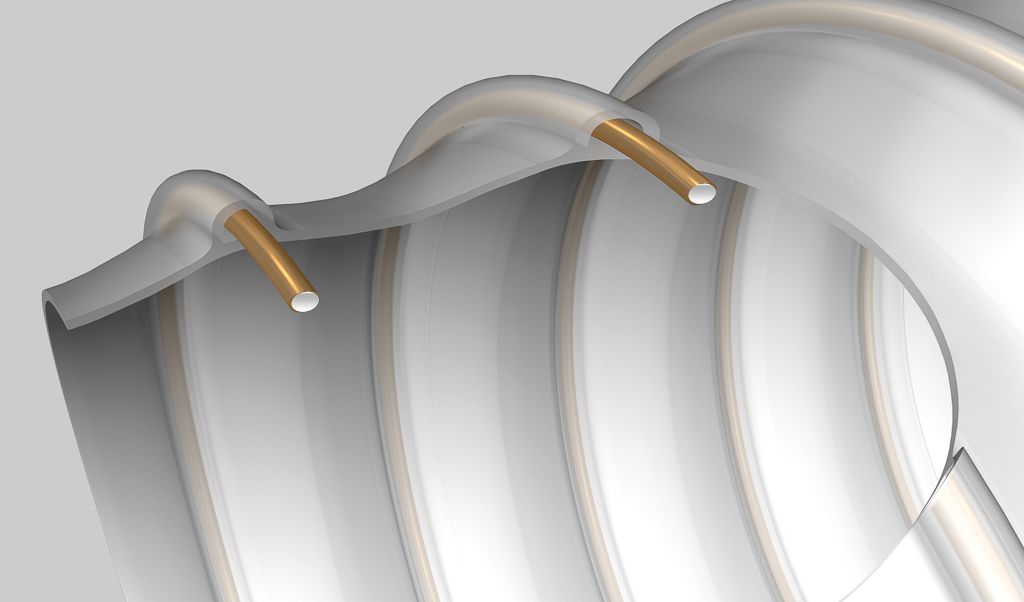

Construction

  • Tuyau flexible en film PROTAPE®, breveté
  • 1. fil en acier à ressorts intégré dans la paroi; Fil en acier à ressorts, revêtu de plastique
  • 2. Paroi: ester-polyuréthane haut de gamme (Pre-PUR®) antistatique de manière permanente
  • 3. Epaisseur de paroi environ 0,9 mm

Variantes proposées

  • Autres mesures et longueurs disponibles sur demande
  • transparent (standard)
  • Imprimé: antistatic + microbe resistant + flame retardant

Variantes d'articles

Ø intérieur


(in / mm)
Ø extérieur


(mm)
Surpression
DIN 26057
(50% d’allongement)
(bar)
Dépression DIN
26057 (fixée
axialement sur unplan)
(bar)
Rayon
pliage

(mm)
Poids


(kg/m)
Longueurs
de stock

(m)
Numéro de commande
- / 40
49.00
1,020 (2,640)
0,505 (1,000)
38.00
0.46
10
Ø intérieur (in / mm)
- / 40
Ø extérieur (mm)
49.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,020 (2,640)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,505 (1,000)
Rayon pliage (mm)
38.00
Poids (kg/m)
0.46
Longueurs de stock (m)
10
2 / 50-51
59.50
0,815 (2,187)
0,41 (0,95)
48.00
0.60
10
Ø intérieur (in / mm)
2 / 50-51
Ø extérieur (mm)
59.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,815 (2,187)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,41 (0,95)
Rayon pliage (mm)
48.00
Poids (kg/m)
0.60
Longueurs de stock (m)
10
2,36 / 60
69.00
0,685 (1,770)
0,350 (0,900)
58.00
0.70
10
Ø intérieur (in / mm)
2,36 / 60
Ø extérieur (mm)
69.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,685 (1,770)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,350 (0,900)
Rayon pliage (mm)
58.00
Poids (kg/m)
0.70
Longueurs de stock (m)
10
2,5 / 63-65
73.50
0,635 (1,635)
0,320 (0,775)
63.00
0.75
10
Ø intérieur (in / mm)
2,5 / 63-65
Ø extérieur (mm)
73.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,635 (1,635)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,320 (0,775)
Rayon pliage (mm)
63.00
Poids (kg/m)
0.75
Longueurs de stock (m)
10
- / 70
79.00
0,590 (1,520)
0,300 (0,670)
68.00
0.81
10
Ø intérieur (in / mm)
- / 70
Ø extérieur (mm)
79.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,590 (1,520)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,300 (0,670)
Rayon pliage (mm)
68.00
Poids (kg/m)
0.81
Longueurs de stock (m)
10
3 / 75-76
84.50
0,550 (1,420)
0,280 (0,590)
73.00
0.87
10
Ø intérieur (in / mm)
3 / 75-76
Ø extérieur (mm)
84.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,550 (1,420)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,280 (0,590)
Rayon pliage (mm)
73.00
Poids (kg/m)
0.87
Longueurs de stock (m)
10
- / 80
89.00
0,515 (1,330)
0,260 (0,520)
78.00
0.92
10
Ø intérieur (in / mm)
- / 80
Ø extérieur (mm)
89.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,515 (1,330)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,260 (0,520)
Rayon pliage (mm)
78.00
Poids (kg/m)
0.92
Longueurs de stock (m)
10
4 / 100-102
113.50
0,415 (1,070)
0,110 (0,485)
98.00
0.99
10
Ø intérieur (in / mm)
4 / 100-102
Ø extérieur (mm)
113.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,415 (1,070)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,110 (0,485)
Rayon pliage (mm)
98.00
Poids (kg/m)
0.99
Longueurs de stock (m)
10
5 / 125-127
138.50
0,335 (0,855)
0,090 (0,315)
123.00
1.22
10
Ø intérieur (in / mm)
5 / 125-127
Ø extérieur (mm)
138.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,335 (0,855)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,090 (0,315)
Rayon pliage (mm)
123.00
Poids (kg/m)
1.22
Longueurs de stock (m)
10
5,5 / 140
152.00
0,295 (0,765)
0,080 (0,250)
138.00
1.35
10
Ø intérieur (in / mm)
5,5 / 140
Ø extérieur (mm)
152.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,295 (0,765)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,080 (0,250)
Rayon pliage (mm)
138.00
Poids (kg/m)
1.35
Longueurs de stock (m)
10
6 / 150-152
163.50
0,275 (0,715)
0,075 (0,220)
148.00
1.45
10
Ø intérieur (in / mm)
6 / 150-152
Ø extérieur (mm)
163.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,275 (0,715)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,075 (0,220)
Rayon pliage (mm)
148.00
Poids (kg/m)
1.45
Longueurs de stock (m)
10
6,3 / 160
172.00
0,260 (0,670)
0,070 (0,195)
158.00
1.53
10
Ø intérieur (in / mm)
6,3 / 160
Ø extérieur (mm)
172.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,260 (0,670)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,070 (0,195)
Rayon pliage (mm)
158.00
Poids (kg/m)
1.53
Longueurs de stock (m)
10
7 / 178-180
192.00
0,230 (0,595)
0,060 (0,150)
178.00
1.71
10
Ø intérieur (in / mm)
7 / 178-180
Ø extérieur (mm)
192.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,230 (0,595)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,060 (0,150)
Rayon pliage (mm)
178.00
Poids (kg/m)
1.71
Longueurs de stock (m)
10
8 / 200-203
214.50
0,210 (0,535)
0,055 (0,125)
198.00
1.92
10
Ø intérieur (in / mm)
8 / 200-203
Ø extérieur (mm)
214.50
Surpression DIN 26057 (50% d’allongement) (bar)
0,210 (0,535)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,055 (0,125)
Rayon pliage (mm)
198.00
Poids (kg/m)
1.92
Longueurs de stock (m)
10
- / 250
263.00
0,165 (0,430)
0,045 (0,095)
248.00
2.52
10
Ø intérieur (in / mm)
- / 250
Ø extérieur (mm)
263.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,165 (0,430)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,045 (0,095)
Rayon pliage (mm)
248.00
Poids (kg/m)
2.52
Longueurs de stock (m)
10
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
