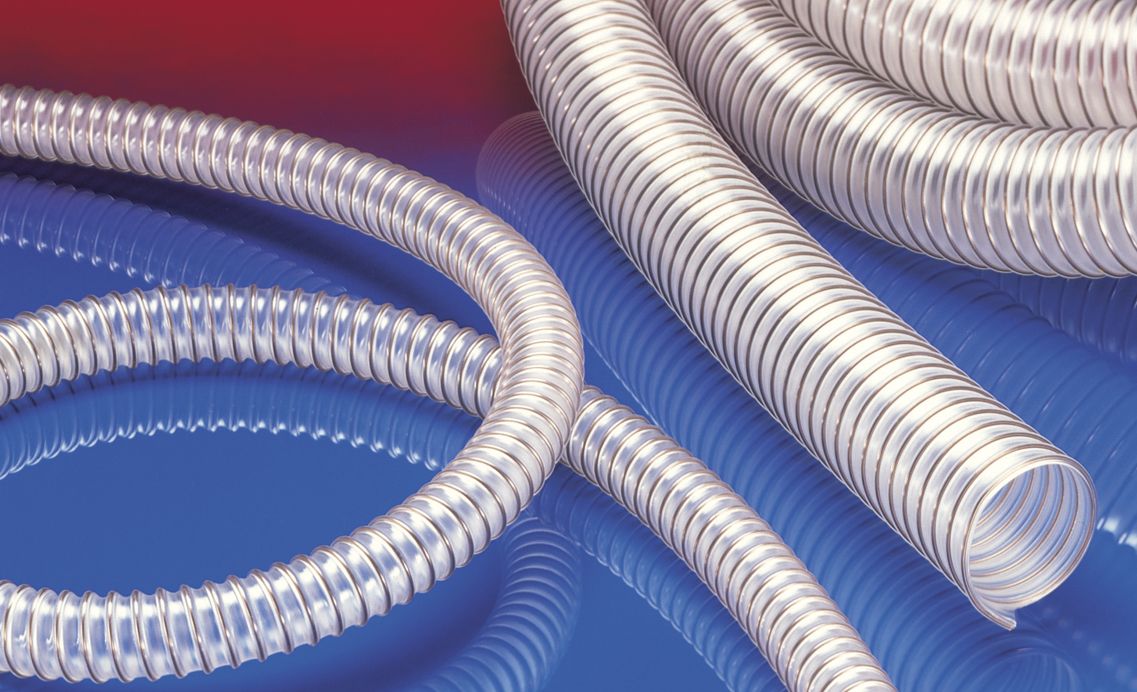

AIRDUC® PUR 355 FOOD (HD)
Tuyau alimentaire et pharmaceutique, lourd
Détails du produit
Applications
- tuyau flexible / gaines pour un débit élevé de poudre abrasive, les matériaux en vrac, granulat et pour les gaz
- l’industrie alimentaire, l’industrie pharmaceutique: alimentaire, pharmaceutique
- transport par exemple de : riz, aliments secs, sucre, lait en poudre, poudres, café, thé, céréales, farine, aliments congelés
- dispositif de transport par le vide, trémie à vide, convoyeur d’aspiration, système de dosage
- pastilleuse / presse à comprimés
- mélangeur, sèche-linge, machine d’emballage, sac en vrac (big bag) - chargement et le déchargement, moulin
- aéroport, avion, véhicule ferroviaire, train, chemin de fer, bateau, yacht: déchargement / élimination des sanitaires
- aspirateurs industriels, aspirateurs
- industrie agricole: convoyeur pneumatique de grain
- stalle et abris pour animaux : transport d’aliments pour animaux, usine d’aliments pour animaux
- papeterie, industrie du papier et de la pâte : eaux usées et extraction de l’air
- machine à laver industrielle : tuyau pour eau de lavage
Caractéristiques
- version lourde
- hautement résistant
- une résistance plus élevée à la pression et au vide
- Tuyau complet testé et approuvé par un laboratoire indépendant selon les Directives EU 10/2011, EC 1935/2004 et EU 2015/174 et polyuréthane de qualité alimentaire, conforme à la norme FDA 21 CFR 177.2600
- Approuvé selon les Directives EU 10/2011 (simulant alimentaire A, B, C ou E et D2) et EC 1935/2004
- inodore et sans aucun goût
- résistant aux microbes et à l’hydrolyse
- bonne résistance à l’huile, à l’essence et aux produits chimiques
- reste très flexible même à froid
- difficilement inflammable selon: UL94-V2
- Fabrication selon GMP EC 2023/2006
- conforme à RoHS
- REACH selon --> Technologie / Informations techniques / REACH
Plage de température
- -40°C à 90°C
- brièvement jusqu’à 125°C
Construction
- Tuyau flexible profilé AIRDUC®
- 1. fil en acier à ressorts intégré de façon fixe dans la paroi
- 2. Paroi: éther-polyuréthane spécial haut de gamme (Pre-PUR®)
- 3. Epaisseur de paroi environ 1,4 - 1,5 mm
Variantes proposées
- Autres mesures et longueurs disponibles sur demande
- transparent (standard)
- inscription spécifique au client
Variantes d'articles
Ø intérieur
(in / mm)
(in / mm)
Ø extérieur
(mm)
(mm)
Surpression
DIN 26057
(50% d’allongement)
(bar)
DIN 26057
(50% d’allongement)
(bar)
Dépression DIN
26057 (fixée
axialement sur unplan)
(bar)
26057 (fixée
axialement sur unplan)
(bar)
Rayon
pliage
(mm)
pliage
(mm)
Poids
(kg/m)
(kg/m)
Quantité
minimale
(m)
minimale
(m)
Longueurs
de stock
(m)
de stock
(m)
Longueurs
de la
production
(m)
de la
production
(m)
Numéro de
commande
commande
standard
Ø intérieur (in / mm)
- / 13
Ø extérieur (mm)
20.00
Surpression DIN 26057 (50% d’allongement) (bar)
4,500 (8,59)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
1,000 (1,00)
Rayon pliage (mm)
14.00
Poids (kg/m)
0.14
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
5/8 / 16
Ø extérieur (mm)
23.00
Surpression DIN 26057 (50% d’allongement) (bar)
4,410 (7,14)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
1,000 (1,00)
Rayon pliage (mm)
15.00
Poids (kg/m)
0.16
Quantité minimale (m)
-
Longueurs de stock (m)
15
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
- / 20
Ø extérieur (mm)
27.00
Surpression DIN 26057 (50% d’allongement) (bar)
4,250 (6,88)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
1,000 (1,00)
Rayon pliage (mm)
17.00
Poids (kg/m)
0.23
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
- / 22
Ø extérieur (mm)
29.00
Surpression DIN 26057 (50% d’allongement) (bar)
3,900 (6,31)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,950 (1,00)
Rayon pliage (mm)
18.00
Poids (kg/m)
0.25
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10 15
Ø intérieur (in / mm)
1 / 25
Ø extérieur (mm)
32.00
Surpression DIN 26057 (50% d’allongement) (bar)
3,470 (5,61)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,900 (1,00)
Rayon pliage (mm)
20.00
Poids (kg/m)
0.28
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
- / 30
Ø extérieur (mm)
40.00
Surpression DIN 26057 (50% d’allongement) (bar)
3,600 (5,82)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,880 (1,00)
Rayon pliage (mm)
25.00
Poids (kg/m)
0.42
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10 15
Ø intérieur (in / mm)
1,25 / 32
Ø extérieur (mm)
42.00
Surpression DIN 26057 (50% d’allongement) (bar)
3,395 (5,49)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,875 (1,00)
Rayon pliage (mm)
26.00
Poids (kg/m)
0.44
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
1,36 / 35
Ø extérieur (mm)
45.00
Surpression DIN 26057 (50% d’allongement) (bar)
3,125 (5,05)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,870 (1,00)
Rayon pliage (mm)
28.00
Poids (kg/m)
0.48
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10 15
Ø intérieur (in / mm)
1,5 / 38
Ø extérieur (mm)
48.00
Surpression DIN 26057 (50% d’allongement) (bar)
2,895 (4,68)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,865 (1,00)
Rayon pliage (mm)
29.00
Poids (kg/m)
0.52
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
20
Ø intérieur (in / mm)
- / 40
Ø extérieur (mm)
50.00
Surpression DIN 26057 (50% d’allongement) (bar)
2,760 (4,46)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,855 (1,00)
Rayon pliage (mm)
30.00
Poids (kg/m)
0.54
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
1,75 / 44-45
Ø extérieur (mm)
55.00
Surpression DIN 26057 (50% d’allongement) (bar)
2,470 (3,99)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,845 (1,00)
Rayon pliage (mm)
33.00
Poids (kg/m)
0.60
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
2 / 50-51
Ø extérieur (mm)
60.00
Surpression DIN 26057 (50% d’allongement) (bar)
2,235 (3,61)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,835 (1,00)
Rayon pliage (mm)
35.00
Poids (kg/m)
0.66
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 55
Ø extérieur (mm)
65.00
Surpression DIN 26057 (50% d’allongement) (bar)
2,045 (3,30)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,790 (1,00)
Rayon pliage (mm)
38.00
Poids (kg/m)
0.72
Quantité minimale (m)
-
Longueurs de stock (m)
15
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
2,36 / 60
Ø extérieur (mm)
70.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,880 (3,03)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,730 (1,00)
Rayon pliage (mm)
40.00
Poids (kg/m)
0.78
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
2,5 / 63-65
Ø extérieur (mm)
75.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,740 (2,81)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,675 (1,00)
Rayon pliage (mm)
43.00
Poids (kg/m)
0.84
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 70
Ø extérieur (mm)
81.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,620 (2,61)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,605 (1,00)
Rayon pliage (mm)
62.00
Poids (kg/m)
0.98
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
5
Ø intérieur (in / mm)
3 / 75-76
Ø extérieur (mm)
86.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,515 (2,45)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,555 (1,00)
Rayon pliage (mm)
66.00
Poids (kg/m)
1.05
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 80
Ø extérieur (mm)
91.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,425 (2,30)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,505 (1,00)
Rayon pliage (mm)
69.00
Poids (kg/m)
1.11
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
3,5 / 89-90
Ø extérieur (mm)
101.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,270 (2,05)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,385 (0,89)
Rayon pliage (mm)
76.00
Poids (kg/m)
1.25
Quantité minimale (m)
-
Longueurs de stock (m)
15
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
4 / 100-102
Ø extérieur (mm)
111.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,150 (1,85)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,355 (0,95)
Rayon pliage (mm)
83.00
Poids (kg/m)
1.49
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
- / 110
Ø extérieur (mm)
121.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,045 (1,69)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,325 (0,78)
Rayon pliage (mm)
90.00
Poids (kg/m)
1.63
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
4,5 / 114-115
Ø extérieur (mm)
126.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,000 (1,61)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,300 (0,71)
Rayon pliage (mm)
94.00
Poids (kg/m)
1.68
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
4,72 / 120
Ø extérieur (mm)
131.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,960 (1,55)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,280 (0,65)
Rayon pliage (mm)
97.00
Poids (kg/m)
1.77
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
5 / 125-127
Ø extérieur (mm)
136.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,925 (1,49)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,265 (0,60)
Rayon pliage (mm)
101.00
Poids (kg/m)
1.84
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 130
Ø extérieur (mm)
141.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,890 (1,43)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,240 (0,56)
Rayon pliage (mm)
104.00
Poids (kg/m)
1.91
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
10
Ø intérieur (in / mm)
5,5 / 140
Ø extérieur (mm)
151.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,825 (1,33)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,215 (0,48)
Rayon pliage (mm)
111.00
Poids (kg/m)
2.03
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
6 / 150-152
Ø extérieur (mm)
161.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,770 (1,24)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,180 (0,56)
Rayon pliage (mm)
118.00
Poids (kg/m)
2.41
Quantité minimale (m)
-
Longueurs de stock (m)
10 15
Longueurs de la production (m)
5
Ø intérieur (in / mm)
6,3 / 160
Ø extérieur (mm)
171.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,725 (1,17)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,165 (0,49)
Rayon pliage (mm)
125.00
Poids (kg/m)
2.56
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10 15
Ø intérieur (in / mm)
6,5 / 165
Ø extérieur (mm)
176.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,705 (1,13)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,160 (0,46)
Rayon pliage (mm)
129.00
Poids (kg/m)
2.64
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
7 / 178-180
Ø extérieur (mm)
191.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,645 (1,04)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,135 (0,39)
Rayon pliage (mm)
139.00
Poids (kg/m)
2.87
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
-
Ø intérieur (in / mm)
8 / 200-203
Ø extérieur (mm)
213.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,580 (0,94)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,120 (0,35)
Rayon pliage (mm)
156.00
Poids (kg/m)
3.12
Quantité minimale (m)
-
Longueurs de stock (m)
5 10 15
Longueurs de la production (m)
-
Ø intérieur (in / mm)
- / 250
Ø extérieur (mm)
263.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,465 (0,75)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,075 (0,21)
Rayon pliage (mm)
191.00
Poids (kg/m)
3.88
Quantité minimale (m)
-
Longueurs de stock (m)
10
Longueurs de la production (m)
5 15
Ø intérieur (in / mm)
- / 300
Ø extérieur (mm)
313.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,390 (0,63)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,065 (0,19)
Rayon pliage (mm)
226.00
Poids (kg/m)
5.16
Quantité minimale (m)
-
Longueurs de stock (m)
-
Longueurs de la production (m)
10
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
Accessoires
CLAMP 212
Collier ponté pour la fixation de tuyaux spiralés avec extérieur ondulé
Vers le produit
CLAMP 212 EC
Collier ponté avec mise à la terre intégrée pour la fixation de tuyaux spiralés avec extérieur ondulé
Vers le produit
CLAMP 213
Collier ponté avec système de fermeture rapide pour la fixation de tuyaux spiralés avec extérieur ondulé
Vers le produit
CLAMP 216
Collier de serrage pour la fixation étanche de tuyaux spiralés lourds avec extérieur ondulé
Vers le produit
CLAMP 217
Collier ponté avec oeuillet pour la fixation de tuyaux avec extérieur ondulé
Vers le produit
CONNECT 223
Gaine thermo-retractable pour réducteur de flexible
Vers le produit
CONNECT 228
Protection de collier
Vers le produit
CONNECT SAFETY CLAMP ASSEMBLY 231
Système de raccord pour collier de serrage, universel, avec insert et/ou demi coquilles
Vers le produit
CONNECT PRESS ASSEMBLY 232
Système de raccordement serti y avec montage
Vers le produit
CONNECT MOULD ASSEMBLY 233
Système de raccordement moulé
Vers le produit
CONNECT THREAD FITTING 234
Adaptateur fileté
Vers le produit
CONNECT 240 + 241 FOOD
Manchon souple à visser avec embout lisse, de qualité alimentaire
Vers le produit
CONNECT 243 FOOD
Raccord à visser avec bord tombé compatible avec les systèmes de raccordement Jacob, qualité alimentaire
Vers le produit
CONNECT 244 FOOD
Raccord à visser avec bride libre selon DIN 2632 / 2633, modèle de trou DIN-EN 1092-1, qualité alimentaire
Vers le produit
CONNECT TRI-CLAMP FITTING 245
Adaptateurs de serrage sur la base de la norme DIN 32676 et ISO 2852
Vers le produit
CONNECT 245 FOOD
Raccord à visser clamp DIN 32676, qualité alimentaire
Vers le produit
CONNECT 246 FOOD
Raccord de tuyau spiralé pour le raccordement, l’allongement ou la réparation de tuyau spiralé, qualité alimentaire
Vers le produit
CONNECT DAIRY FITTING 247
Support de tube laitier basé sur DIN 2826/11851
Vers le produit
CONNECT ASEPTIC FITTING 249
Adaptateurs aseptiques basés sur la norme DIN 11864-1 / DIN 11864-3
Vers le produit
CONNECT 270-271
Insert/Réducteur pour tuyaux flexibles
Vers le produit
