AIRDUC® PUR 350 AS BLACK (MD)

Permanently antistatic

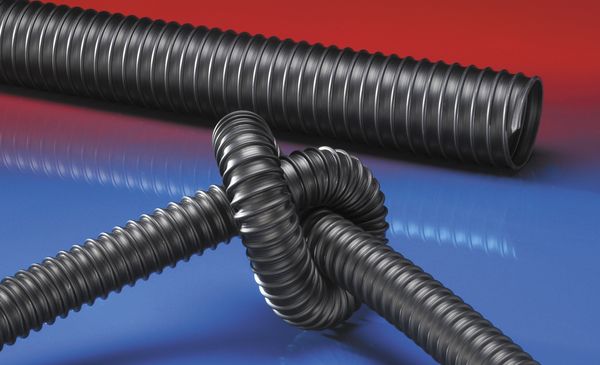

AIRDUC_PUR_350_AS_BLACK_(MD)_main.jpg Design
Tuyau Polyuréthane antistatique, moyennement lourd, noir
Gaz + Poussière + Liquids Pre-PUR® Résistant à l’abrasion Lisse à l’intérieur Tuyaux antistatiques ou électroconducteurs Adhérence spéciale du fil d’acier Déclenchement de services
Demande
Fiche technique
Détails du produit Variantes d'articles Documents Accessoires

Détails du produit

Applications

  • tuyau flexible / gaines pour la poudre abrasive, les matériaux en vrac, granulat et pour les gaz
  • alimentation en air: sécheur UV, sécheur IR
  • unité d’extraction, système de dépoussiérage, système de filtration, extraction de brouillard d’huile
  • zone de danger d’explosion
  • industrie textile, extraction des fibres: machine à filer, machine à tricoter, machine à tisser
  • ventilation de pièce propre , machine de production de semi-conducteurs
  • préparation de surface: grenaillage / sablage par exemple : chambre de récupération, chantier naval, machine à décaper, machine de préparation de revêtements de sol, rectifieuse de sol
  • tuyau de chauffage : tuyau extérieur comme gaine de protection

Caractéristiques

  • moyennement lourd
  • hautement résistant
  • bonne résistance à l’huile, à l’essence et aux produits chimiques
  • reste très flexible même à froid
  • Paroi antistatique dans la masse: selon ISO 8031 paroi électro-conductrice < 10⁹ Ω (selon TRGS 727 <2,5*10⁸ Ω*m & NFPA 652 10⁸-10⁹ Ω)
  • Selon la norme ATEX 2014/34/EU (1999/92/EC) et TRGS 727 Allemande: pour le transport pneumatique de poussières inflammables et matière en vrac (à l’intérieur des zones 20, 21 et 22), aspiration de poussières combustibles (à l’intérieur de la zone 22)
  • Selon la norme ATEX 2014/34/EU (1999/92/EC) et TRGS727 Allemande:pour le convoyage de liquides inflammables (à l’intérieur des zones 0,1 et 2),pour le transport de liquides non inflammables,pour une utilisation dans les zones 1 et 2 (gaz),zone 0(gaz)
  • selon la norme DIN 26057 Type 2
  • conforme à RoHS
  • REACH selon --> Technologie / Informations techniques / REACH

Plage de température

  • -40°C à 90°C
  • brièvement jusqu’à 125°C

Construction

  • Tuyau flexible profilé AIRDUC®
  • 1. fil en acier à ressorts intégré de façon fixe dans la paroi
  • 2. Paroi: ester-polyuréthane haut de gamme (Pre-PUR®) antistatique de manière permanente
  • 3. Epaisseur de paroi environ 0,7 mm

Variantes proposées

  • Autres mesures et longueurs disponibles sur demande
  • noir (standard)
  • Couleurs spéciales: entièrement coloré
  • inscription spécifique au client

Variantes d'articles

Ø intérieur


(in / mm)
Ø extérieur


(mm)
Surpression
DIN 26057
(50% d’allongement)
(bar)
Dépression DIN
26057 (fixée
axialement sur unplan)
(bar)
Rayon
pliage

(mm)
Poids


(kg/m)
Longueurs
de stock

(m)
Numéro de
commande
- / 40
47.00
1,555 (3,46)
0,470 (1,00)
32.00
0.33
10
350-0040-3030
Ø intérieur (in / mm)
- / 40
Ø extérieur (mm)
47.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,555 (3,46)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,470 (1,00)
Rayon pliage (mm)
32.00
Poids (kg/m)
0.33
Longueurs de stock (m)
10
2 / 50-51
57.00
1,250 (2,78)
0,380 (1,00)
38.00
0.40
10
350-0050-3030
Ø intérieur (in / mm)
2 / 50-51
Ø extérieur (mm)
57.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,250 (2,78)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,380 (1,00)
Rayon pliage (mm)
38.00
Poids (kg/m)
0.40
Longueurs de stock (m)
10
2,36 / 60
67.00
1,050 (2,33)
0,315 (0,83)
44.00
0.48
10
350-0060-3030
Ø intérieur (in / mm)
2,36 / 60
Ø extérieur (mm)
67.00
Surpression DIN 26057 (50% d’allongement) (bar)
1,050 (2,33)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,315 (0,83)
Rayon pliage (mm)
44.00
Poids (kg/m)
0.48
Longueurs de stock (m)
10
- / 70
77.00
0,900 (2,00)
0,185 (0,83)
50.00
0.56
10
350-0070-3030
Ø intérieur (in / mm)
- / 70
Ø extérieur (mm)
77.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,900 (2,00)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,185 (0,83)
Rayon pliage (mm)
50.00
Poids (kg/m)
0.56
Longueurs de stock (m)
10
3 / 75-76
82.00
0,840 (1,87)
0,175 (0,72)
53.00
0.59
10
350-0075-3030
Ø intérieur (in / mm)
3 / 75-76
Ø extérieur (mm)
82.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,840 (1,87)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,175 (0,72)
Rayon pliage (mm)
53.00
Poids (kg/m)
0.59
Longueurs de stock (m)
10
- / 80
87.00
0,790 (1,75)
0,160 (0,64)
56.00
0.64
10
350-0080-3030
Ø intérieur (in / mm)
- / 80
Ø extérieur (mm)
87.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,790 (1,75)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,160 (0,64)
Rayon pliage (mm)
56.00
Poids (kg/m)
0.64
Longueurs de stock (m)
10
4 / 100-102
107.00
0,635 (1,41)
0,135 (0,66)
68.00
0.80
10
350-0100-3030
Ø intérieur (in / mm)
4 / 100-102
Ø extérieur (mm)
107.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,635 (1,41)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,135 (0,66)
Rayon pliage (mm)
68.00
Poids (kg/m)
0.80
Longueurs de stock (m)
10
4,72 / 120
127.00
0,530 (1,17)
0,115 (0,46)
80.00
0.95
10
350-0120-3030
Ø intérieur (in / mm)
4,72 / 120
Ø extérieur (mm)
127.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,530 (1,17)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,115 (0,46)
Rayon pliage (mm)
80.00
Poids (kg/m)
0.95
Longueurs de stock (m)
10
5 / 125-127
132.00
0,510 (1,13)
0,110 (0,42)
83.00
0.98
10
350-0125-3030
Ø intérieur (in / mm)
5 / 125-127
Ø extérieur (mm)
132.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,510 (1,13)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,110 (0,42)
Rayon pliage (mm)
83.00
Poids (kg/m)
0.98
Longueurs de stock (m)
10
5,5 / 140
147.00
0,455 (1,01)
0,095 (0,33)
92.00
1.09
10
350-0140-3030
Ø intérieur (in / mm)
5,5 / 140
Ø extérieur (mm)
147.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,455 (1,01)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,095 (0,33)
Rayon pliage (mm)
92.00
Poids (kg/m)
1.09
Longueurs de stock (m)
10
6 / 150-152
157.00
0,425 (0,94)
0,075 (0,36)
98.00
1.40
10
350-0150-3030
Ø intérieur (in / mm)
6 / 150-152
Ø extérieur (mm)
157.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,425 (0,94)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,075 (0,36)
Rayon pliage (mm)
98.00
Poids (kg/m)
1.40
Longueurs de stock (m)
10
6,3 / 160
167.00
0,400 (0,88)
0,070 (0,31)
104.00
1.50
10
350-0160-3030
Ø intérieur (in / mm)
6,3 / 160
Ø extérieur (mm)
167.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,400 (0,88)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,070 (0,31)
Rayon pliage (mm)
104.00
Poids (kg/m)
1.50
Longueurs de stock (m)
10
8 / 200-203
207.00
0,320 (0,71)
0,055 (0,19)
128.00
1.86
10
350-0200-3030
Ø intérieur (in / mm)
8 / 200-203
Ø extérieur (mm)
207.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,320 (0,71)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,055 (0,19)
Rayon pliage (mm)
128.00
Poids (kg/m)
1.86
Longueurs de stock (m)
10
- / 250
257.00
0,255 (0,57)
0,045 (0,12)
158.00
2.31
10
350-0250-3030
Ø intérieur (in / mm)
- / 250
Ø extérieur (mm)
257.00
Surpression DIN 26057 (50% d’allongement) (bar)
0,255 (0,57)
Dépression DIN 26057 (fixée axialement sur unplan) (bar)
0,045 (0,12)
Rayon pliage (mm)
158.00
Poids (kg/m)
2.31
Longueurs de stock (m)
10
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
