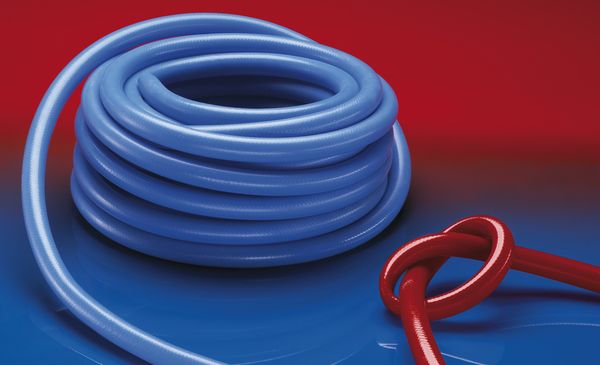

NORFLEX® SIL 448
Wąż silikonowy, wąż ciśnieniowy wzmocniony oplotem z tkaniny
Szczegóły produktu
Aplikacje
- elastyczny wąż do cieczy i gazów
- przemysł spożywczy, farmaceutyczny: artykuły spożywcze, farmaceutyki
- wąż z tkaniny
- węże grzewcze: wąż wewnętrzny do prowadzenia mediów
Właściwości
- wzmocniony oplotem z tkaniny
- wysokoelastyczny
- odporny na przejeżdżanie i deptanie
- ścianki przystosowane do kontaktu z żywnością wg FDA 21 CFR 177.2600, zalecenia XV Federalnego Instytutu Oceny Ryzyka BfR
- sieciowany platyną bezzapachowy i bezsmakowy
- dostosowany do przepisów dyrektywy RoHS
- REACH zgodnie z --> Technika / Informacje techniczne / REACH
Zakres temperatur
- -60°C do 180°C
Konstrukcja
- konstrukcja NORFLEX®
- 1. ścianka wzmocniona oplotem z tkaniny
- 2. gładki wewnątrz i na zewnątrz; ścianka: silikon 70 ± 5 skala Shore A
Warianty dostaw
- inne wymiary i długości dostępne na zamówienie
Wariatny artykułu
Ø wewnętrzna
(in / mm)
(in / mm)
Ø-zewn.
(mm)
(mm)
grubość
ścianki
(mm)
ścianki
(mm)
nadciśnienie
(bar)
(bar)
promień
gięcia
(mm)
gięcia
(mm)
Waga
(kg/m)
(kg/m)
długości
składowania
(m)
składowania
(m)
Nr zam.
sieciowany nadtlenkowo kolor czerwony
Ø wewnętrzna (in / mm)
1/8 / 3
Ø-zewn. (mm)
8.00
grubość ścianki (mm)
2.50
nadciśnienie (bar)
16,000
promień gięcia (mm)
24.00
Waga (kg/m)
0.06
długości składowania (m)
25
Ø wewnętrzna (in / mm)
- / 4
Ø-zewn. (mm)
9.00
grubość ścianki (mm)
2.50
nadciśnienie (bar)
15,000
promień gięcia (mm)
33.00
Waga (kg/m)
0.07
długości składowania (m)
25
Ø wewnętrzna (in / mm)
- / 5
Ø-zewn. (mm)
11.00
grubość ścianki (mm)
3.00
nadciśnienie (bar)
13,000
promień gięcia (mm)
33.00
Waga (kg/m)
0.09
długości składowania (m)
25
Ø wewnętrzna (in / mm)
1/4 / 6
Ø-zewn. (mm)
12.00
grubość ścianki (mm)
3.00
nadciśnienie (bar)
12,000
promień gięcia (mm)
37.00
Waga (kg/m)
0.10
długości składowania (m)
25
Ø wewnętrzna (in / mm)
5/16 / 8
Ø-zewn. (mm)
14.40
grubość ścianki (mm)
3.20
nadciśnienie (bar)
10,000
promień gięcia (mm)
41.00
Waga (kg/m)
0.15
długości składowania (m)
25
Ø wewnętrzna (in / mm)
3/8 / 10
Ø-zewn. (mm)
17.00
grubość ścianki (mm)
3.50
nadciśnienie (bar)
9,000
promień gięcia (mm)
45.00
Waga (kg/m)
0.18
długości składowania (m)
25
Ø wewnętrzna (in / mm)
1/2 / 13
Ø-zewn. (mm)
21.00
grubość ścianki (mm)
3.50
nadciśnienie (bar)
8,000
promień gięcia (mm)
64.00
Waga (kg/m)
0.22
długości składowania (m)
25
Ø wewnętrzna (in / mm)
5/8 / 16
Ø-zewn. (mm)
25.00
grubość ścianki (mm)
4.50
nadciśnienie (bar)
7,000
promień gięcia (mm)
72.00
Waga (kg/m)
0.30
długości składowania (m)
25
Ø wewnętrzna (in / mm)
3/4 / 19
Ø-zewn. (mm)
28.00
grubość ścianki (mm)
4.50
nadciśnienie (bar)
6,000
promień gięcia (mm)
81.00
Waga (kg/m)
0.95
długości składowania (m)
25
sieciowane platyną kolor niebieski
Ø wewnętrzna (in / mm)
1/8 / 3
Ø-zewn. (mm)
8.00
grubość ścianki (mm)
2.50
nadciśnienie (bar)
16,000
promień gięcia (mm)
24.00
Waga (kg/m)
0.06
długości składowania (m)
25
Ø wewnętrzna (in / mm)
- / 4
Ø-zewn. (mm)
9.00
grubość ścianki (mm)
2.50
nadciśnienie (bar)
15,000
promień gięcia (mm)
33.00
Waga (kg/m)
0.07
długości składowania (m)
25
Ø wewnętrzna (in / mm)
- / 5
Ø-zewn. (mm)
11.00
grubość ścianki (mm)
3.00
nadciśnienie (bar)
13,000
promień gięcia (mm)
33.00
Waga (kg/m)
0.09
długości składowania (m)
25
Ø wewnętrzna (in / mm)
1/4 / 6
Ø-zewn. (mm)
12.00
grubość ścianki (mm)
3.00
nadciśnienie (bar)
12,000
promień gięcia (mm)
37.00
Waga (kg/m)
0.10
długości składowania (m)
25
Ø wewnętrzna (in / mm)
5/16 / 8
Ø-zewn. (mm)
14.40
grubość ścianki (mm)
3.20
nadciśnienie (bar)
10,000
promień gięcia (mm)
41.00
Waga (kg/m)
0.15
długości składowania (m)
25
Ø wewnętrzna (in / mm)
3/8 / 10
Ø-zewn. (mm)
17.00
grubość ścianki (mm)
3.50
nadciśnienie (bar)
9,000
promień gięcia (mm)
45.00
Waga (kg/m)
0.18
długości składowania (m)
25
Ø wewnętrzna (in / mm)
1/2 / 13
Ø-zewn. (mm)
21.00
grubość ścianki (mm)
3.50
nadciśnienie (bar)
8,000
promień gięcia (mm)
64.00
Waga (kg/m)
0.22
długości składowania (m)
25
Ø wewnętrzna (in / mm)
5/8 / 16
Ø-zewn. (mm)
25.00
grubość ścianki (mm)
4.50
nadciśnienie (bar)
7,000
promień gięcia (mm)
72.00
Waga (kg/m)
0.30
długości składowania (m)
25
Ø wewnętrzna (in / mm)
3/4 / 19
Ø-zewn. (mm)
28.00
grubość ścianki (mm)
4.50
nadciśnienie (bar)
6,000
promień gięcia (mm)
81.00
Waga (kg/m)
0.95
długości składowania (m)
25
Nad i podciśnienie są zalecanymi eksploatacyjnymi wartościami granicznymi, na specjalne zamówienie produkty mogą być poddawane wyższym obciążeniom. Promień gięcia mierzony na wewnętrznej stronie gięcia węża. Zastrzega się prawo do dokonywania zmian technicznych. Wszystkie wartości pomierzono w temperaturze 20 °C i są one wartościami przybliżonymi. Dalsze dane techniczne są dostępne na stronie www.norres.com/pl/technika/.
