CONNECT 244 FOOD

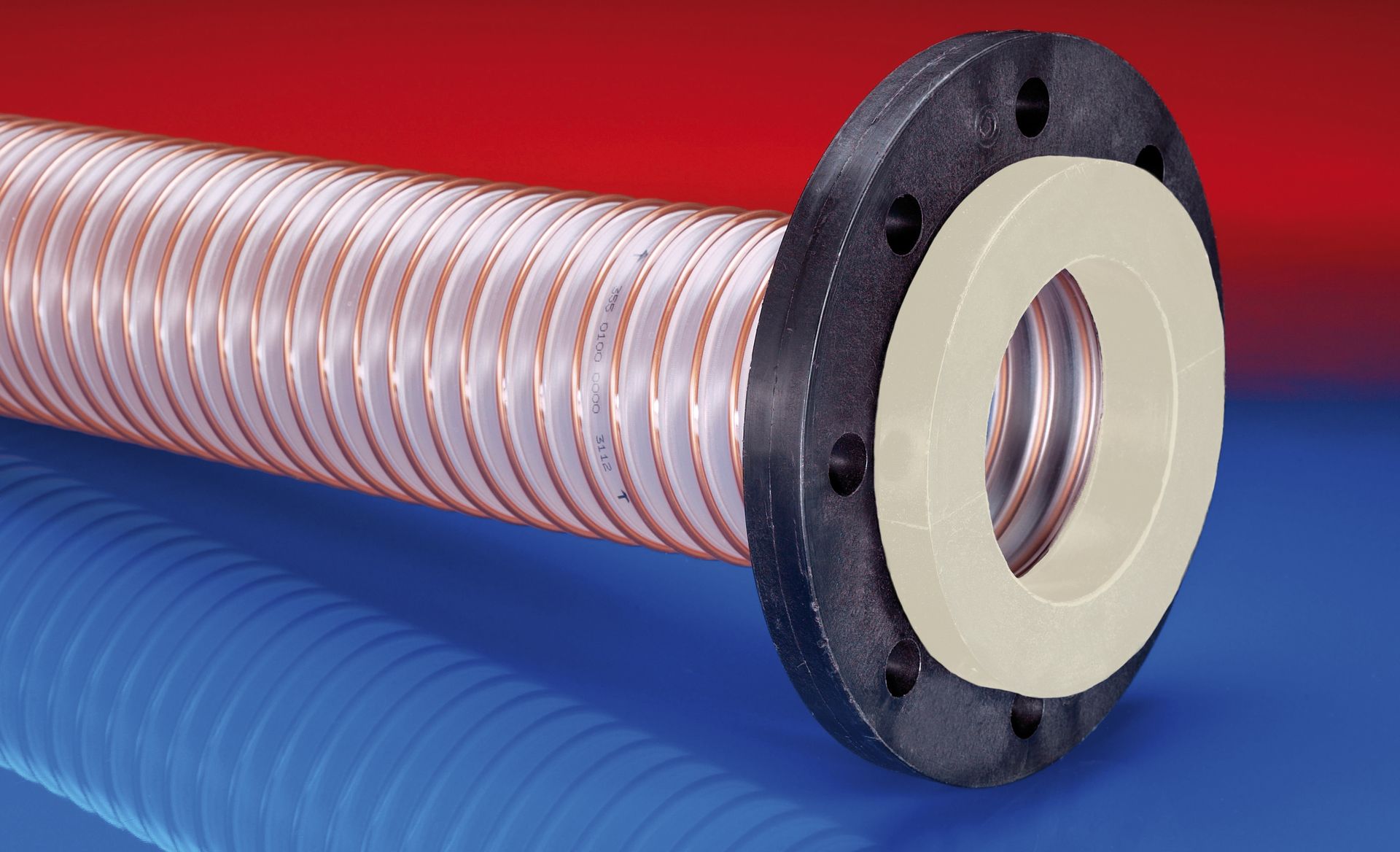

Flangia libera per il montaggio delle flange di accoppiamento secondo DIN 2632/2633, schema di foratura DIN-EN 1092-1, grado alimentare
Dettagli del prodotto
Applicazioni
- Industria alimentare, industria farmaceutica: cibo, prodotti farmaceutici
- Trasportatori in depressione, trasportatore di aspirazione, sistema di dosaggio
- Comprimitrice
Proprietà
- facile e veloce da montare
- riutilizzabile (versione avvitabile)
- a tenuta di gas e liquido come versione a getto deciso
- altamente resistente all'abrasione
- Parete sicurezza alimentare secondo il regolamento EU 10/2011, CE 1935/2004 e UE 2015/174
- inodore e insapore
- resistente ai microbi e all'idrolisi
- buona resistenza a prodotti chimici, oli industriali e idrocarburi
- Conforme alla normativa RoHS
- REACH in base a -> Informazioni tecniche / tecniche / REACH
Campo di temperatura
- Da -40°C a 90°C
Costruzione
- Flangia allentata: polipropilene (PP) con inserto in acciaio
- 1. Parete: speciale poliuretano etere premium (Pre-PUR®)
Varianti di consegna
- Altre dimensioni disponibili su richiesta
- Colori speciali: completamente colorati
Adatto per tubo flessibile
- AIRDUC®: 350 (AS / AS BLACK / FOOD-AS); 351 + 355 + 356 (FOOD / INOX FOOD-AS)
Varianti di articolo
Adatto per
il sistema
di tubi Ø
(mm)
il sistema
di tubi Ø
(mm)
Diametro dei
fori di fissaggio
mm
fori di fissaggio
mm
N. e diametro
dei fori di
fissaggio
(mm)
dei fori di
fissaggio
(mm)
Lunghezza
totale
(mm)
totale
(mm)
Peso
(kg/pz)
(kg/pz)
Adatto per
tubo flessibile
Ø interno
(mm)
tubo flessibile
Ø interno
(mm)
Numero
dell'ordine
dell'ordine
castato saldamente; (si prega di selezionare il tubo singolarmente)
Adatto per il sistema di tubi Ø (mm)
51,2
Diametro dei fori di fissaggio mm
125
N. e diametro dei fori di fissaggio (mm)
4x18
Lunghezza totale (mm)
66
Peso (kg/pz)
1,110
Adatto per tubo flessibile Ø interno (mm)
50
Adatto per il sistema di tubi Ø (mm)
82,5
Diametro dei fori di fissaggio mm
160
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
76
Peso (kg/pz)
1,740
Adatto per tubo flessibile Ø interno (mm)
80
Adatto per il sistema di tubi Ø (mm)
100,8
Diametro dei fori di fissaggio mm
180
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
84
Peso (kg/pz)
2,030
Adatto per tubo flessibile Ø interno (mm)
100
Adatto per il sistema di tubi Ø (mm)
126,0
Diametro dei fori di fissaggio mm
210
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
100
Peso (kg/pz)
3,190
Adatto per tubo flessibile Ø interno (mm)
125
Adatto per il sistema di tubi Ø (mm)
151,0
Diametro dei fori di fissaggio mm
240
N. e diametro dei fori di fissaggio (mm)
8x22
Lunghezza totale (mm)
114
Peso (kg/pz)
4,320
Adatto per tubo flessibile Ø interno (mm)
150
Adatto per il sistema di tubi Ø (mm)
207,3
Diametro dei fori di fissaggio mm
295
N. e diametro dei fori di fissaggio (mm)
8x22
Lunghezza totale (mm)
132
Peso (kg/pz)
6,380
Adatto per tubo flessibile Ø interno (mm)
200
Adatto per il sistema di tubi Ø (mm)
254,4
Diametro dei fori di fissaggio mm
350
N. e diametro dei fori di fissaggio (mm)
12x22
Lunghezza totale (mm)
145
Peso (kg/pz)
9,750
Adatto per tubo flessibile Ø interno (mm)
250
Avvitato; Adatto per tubi 350, 351, 355, 533, 341, 345
Adatto per il sistema di tubi Ø (mm)
51,2
Diametro dei fori di fissaggio mm
125
N. e diametro dei fori di fissaggio (mm)
4x18
Lunghezza totale (mm)
66
Peso (kg/pz)
1,110
Adatto per tubo flessibile Ø interno (mm)
50
Adatto per il sistema di tubi Ø (mm)
82,5
Diametro dei fori di fissaggio mm
160
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
76
Peso (kg/pz)
1,740
Adatto per tubo flessibile Ø interno (mm)
80
Adatto per il sistema di tubi Ø (mm)
100,8
Diametro dei fori di fissaggio mm
180
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
84
Peso (kg/pz)
2,030
Adatto per tubo flessibile Ø interno (mm)
100
Adatto per il sistema di tubi Ø (mm)
126,0
Diametro dei fori di fissaggio mm
210
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
100
Peso (kg/pz)
3,190
Adatto per tubo flessibile Ø interno (mm)
125
Adatto per il sistema di tubi Ø (mm)
151,0
Diametro dei fori di fissaggio mm
240
N. e diametro dei fori di fissaggio (mm)
8x22
Lunghezza totale (mm)
114
Peso (kg/pz)
4,320
Adatto per tubo flessibile Ø interno (mm)
150
Adatto per il sistema di tubi Ø (mm)
207,3
Diametro dei fori di fissaggio mm
295
N. e diametro dei fori di fissaggio (mm)
8x22
Lunghezza totale (mm)
132
Peso (kg/pz)
6,380
Adatto per tubo flessibile Ø interno (mm)
200
Adatto per il sistema di tubi Ø (mm)
309,7
Diametro dei fori di fissaggio mm
400
N. e diametro dei fori di fissaggio (mm)
12x22
Lunghezza totale (mm)
155
Peso (kg/pz)
13,040
Adatto per tubo flessibile Ø interno (mm)
300
Avvitato; Adatto per tubo 356
Adatto per il sistema di tubi Ø (mm)
51,2
Diametro dei fori di fissaggio mm
125
N. e diametro dei fori di fissaggio (mm)
4x18
Lunghezza totale (mm)
66
Peso (kg/pz)
1,110
Adatto per tubo flessibile Ø interno (mm)
50
Adatto per il sistema di tubi Ø (mm)
82,5
Diametro dei fori di fissaggio mm
160
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
76
Peso (kg/pz)
1,740
Adatto per tubo flessibile Ø interno (mm)
80
Adatto per il sistema di tubi Ø (mm)
126,0
Diametro dei fori di fissaggio mm
210
N. e diametro dei fori di fissaggio (mm)
8x18
Lunghezza totale (mm)
100
Peso (kg/pz)
3,190
Adatto per tubo flessibile Ø interno (mm)
125
Adatto per il sistema di tubi Ø (mm)
207,3
Diametro dei fori di fissaggio mm
295
N. e diametro dei fori di fissaggio (mm)
8x22
Lunghezza totale (mm)
132
Peso (kg/pz)
6,380
Adatto per tubo flessibile Ø interno (mm)
200
La sovrapressione e la sottopressione sono valori limite di funzionamento raccomandati, i prodotti possono essere sottoposti a carichi maggiori su richiesta. Il raggio di curvatura è misurato attraverso l'interno dell'arco del tubo. Ci riserviamo il diritto di apportare modifiche tecniche. Tutti i valori sono determinati a 20°C e sono dati approssimativi. Ulteriori informazioni su norres.com/it/tecnologia/.
