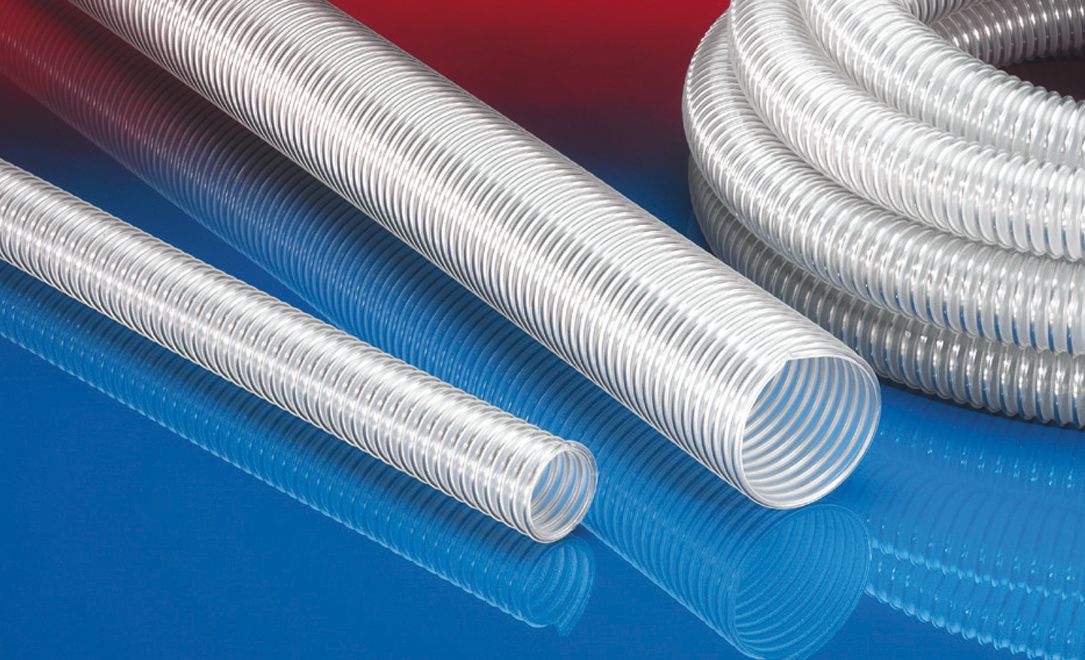

AIRDUC® PUR-INOX 356 FOOD-AS (XHD)
Tuyau antistatique alimentaire et pharmaceutique, très lourd, avec spire en acier inox
Détails du produit
Applications
- tuyau / gaines pour haut débit de matériaux en vrac très abrasifs, granulat et de pierre
- l’industrie alimentaire, l’industrie pharmaceutique: alimentaire, pharmaceutique
- transport par exemple de : riz, aliments secs, sucre, lait en poudre, poudres, café, thé, céréales, farine, aliments congelés
- dispositif de transport par le vide, trémie à vide, convoyeur d’aspiration, système de dosage
- pastilleuse / presse à comprimés
- industrie agricole: convoyeur pneumatique de grain
- mélangeur, sèche-linge, machine d’emballage, sac en vrac (big bag) - chargement et le déchargement, moulin
- stalle et abris pour animaux : transport d’aliments pour animaux, usine d’aliments pour animaux
- papeterie, industrie du papier et de la pâte : eaux usées et extraction de l’air
- silo, camion silo, citerne / camion-citerne: chargement et déchargement de silo
Caractéristiques
- version très lourde
- extrêmement résistant à l’abrasion par un renforcement ciblé sous le fil
- Résistance très élevée à la pression, au vide et à l’écrasement
- Tuyau complet testé et approuvé par un laboratoire indépendant selon les Directives EU 10/2011, EC 1935/2004 et EU 2015/174 et polyuréthane de qualité alimentaire, conforme à la norme FDA 21 CFR 177.2600
- Approuvé selon les Directives EU 10/2011 (simulant alimentaire E) et EC 1935/2004
- inodore et sans aucun goût
- résistant aux microbes et à l’hydrolyse
- bonne résistance à l’huile, à l’essence et aux produits chimiques
- reste très flexible même à froid
- Paroi antistatique dans la masse: selon ISO 8031 paroi électro-conductrice < 10⁹ Ω (selon TRGS 727 <2,5*10⁸ Ω*m & NFPA 652 10⁸-10⁹ Ω) & selon INERIS N°32724/18
- Selon la norme ATEX 2014/34/EU (1999/92/EC) et TRGS 727 Allemande: pour le transport pneumatique de poussières inflammables et matière en vrac (à l’intérieur des zones 20, 21 et 22), aspiration de poussières combustibles (à l’intérieur de la zone 22)
- Selon la norme ATEX 2014/34/EU (1999/92/EC) et TRGS727 Allemande:pour le convoyage de liquides inflammables (à l’intérieur des zones 0,1 et 2),pour le transport de liquides non inflammables,pour une utilisation dans les zones 1 et 2 (gaz),zone 0(gaz)
- selon la norme DIN 26057 Type 1
- Fabrication selon GMP EC 2023/2006
- conforme à RoHS
- REACH selon --> Technologie / Informations techniques / REACH
Plage de température
- -40°C à 90°C
Construction
- Tuyau flexible profilé AIRDUC®
- 1. fil en acier à ressorts intégré de façon fixe dans la paroi; Spirale: fil d’acier inoxydable (INOX)
- 2. Paroi: ether-polyuréthane haut de gamme (Pre-PUR®) antistatique de manière permanente
- 3. Epaisseur de paroi environ 2,0 - 2,5 mm
- 4. Renforcement des zones d’usure primaires
Variantes proposées
- Autres mesures et longueurs disponibles sur demande
- transparent (standard)
- inscription spécifique au client
Variantes d'articles
Ø intérieur
(in / mm)
(in / mm)
Ø extérieur
(mm)
(mm)
Surpression
(bar)
(bar)
Dépression
(bar)
(bar)
Rayon
pliage
(mm)
pliage
(mm)
Poids
(kg/m)
(kg/m)
Longueurs
de stock
(m)
de stock
(m)
Longueurs
de la
production
(m)
de la
production
(m)
Numéro de
commande
commande
Ø intérieur (in / mm)
1,25 / 32
Ø extérieur (mm)
43.00
Surpression (bar)
5,180
Dépression (bar)
1,000
Rayon pliage (mm)
90.00
Poids (kg/m)
0.68
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
1,5 / 38
Ø extérieur (mm)
49.00
Surpression (bar)
4,425
Dépression (bar)
1,000
Rayon pliage (mm)
104.00
Poids (kg/m)
0.79
Longueurs de stock (m)
-
Longueurs de la production (m)
10
Ø intérieur (in / mm)
- / 40
Ø extérieur (mm)
51.00
Surpression (bar)
4,225
Dépression (bar)
1,000
Rayon pliage (mm)
109.00
Poids (kg/m)
0.82
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 50
Ø extérieur (mm)
61.00
Surpression (bar)
3,430
Dépression (bar)
1,000
Rayon pliage (mm)
134.00
Poids (kg/m)
1.00
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
2 / 51
Ø extérieur (mm)
62.00
Surpression (bar)
3,155
Dépression (bar)
1,000
Rayon pliage (mm)
134.00
Poids (kg/m)
1.02
Longueurs de stock (m)
-
Longueurs de la production (m)
10
Ø intérieur (in / mm)
2,36 / 60
Ø extérieur (mm)
71.00
Surpression (bar)
2,890
Dépression (bar)
1,000
Rayon pliage (mm)
156.00
Poids (kg/m)
1.18
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
2,5 / 63-65
Ø extérieur (mm)
74.00
Surpression (bar)
2,780
Dépression (bar)
1,000
Rayon pliage (mm)
163.00
Poids (kg/m)
1.23
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 65
Ø extérieur (mm)
76.00
Surpression (bar)
2,675
Dépression (bar)
1,000
Rayon pliage (mm)
169.00
Poids (kg/m)
1.27
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 70
Ø extérieur (mm)
82.00
Surpression (bar)
2,495
Dépression (bar)
1,000
Rayon pliage (mm)
186.00
Poids (kg/m)
1.37
Longueurs de stock (m)
-
Longueurs de la production (m)
10
Ø intérieur (in / mm)
- / 75
Ø extérieur (mm)
87.00
Surpression (bar)
2,335
Dépression (bar)
1,000
Rayon pliage (mm)
195.00
Poids (kg/m)
1.46
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
3 / 76
Ø extérieur (mm)
88.00
Surpression (bar)
2,330
Dépression (bar)
1,000
Rayon pliage (mm)
195.00
Poids (kg/m)
1.48
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 80
Ø extérieur (mm)
92.00
Surpression (bar)
2,195
Dépression (bar)
1,000
Rayon pliage (mm)
205.00
Poids (kg/m)
1.55
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
3,5 / 89-90
Ø extérieur (mm)
101.00
Surpression (bar)
2,170
Dépression (bar)
1,000
Rayon pliage (mm)
250.00
Poids (kg/m)
1.70
Longueurs de stock (m)
5
Longueurs de la production (m)
10
Ø intérieur (in / mm)
- / 90
Ø extérieur (mm)
103.00
Surpression (bar)
2,170
Dépression (bar)
1,000
Rayon pliage (mm)
250.00
Poids (kg/m)
2.06
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 100
Ø extérieur (mm)
113.00
Surpression (bar)
1,960
Dépression (bar)
1,000
Rayon pliage (mm)
272.00
Poids (kg/m)
2.27
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
4 / 102
Ø extérieur (mm)
115.00
Surpression (bar)
1,890
Dépression (bar)
1,000
Rayon pliage (mm)
272.00
Poids (kg/m)
2.31
Longueurs de stock (m)
10
Longueurs de la production (m)
5
Ø intérieur (in / mm)
- / 125
Ø extérieur (mm)
138.00
Surpression (bar)
1,580
Dépression (bar)
0,880
Rayon pliage (mm)
336.00
Poids (kg/m)
2.80
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
5 / 127
Ø extérieur (mm)
140.00
Surpression (bar)
1,450
Dépression (bar)
0,870
Rayon pliage (mm)
336.00
Poids (kg/m)
2.85
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Ø intérieur (in / mm)
- / 150
Ø extérieur (mm)
163.00
Surpression (bar)
1,320
Dépression (bar)
0,735
Rayon pliage (mm)
435.00
Poids (kg/m)
3.68
Longueurs de stock (m)
-
Longueurs de la production (m)
5
Ø intérieur (in / mm)
6 / 152
Ø extérieur (mm)
165.00
Surpression (bar)
1,375
Dépression (bar)
0,725
Rayon pliage (mm)
435.00
Poids (kg/m)
3.73
Longueurs de stock (m)
-
Longueurs de la production (m)
5 10
Les pressions et dépressions sont des valeurs recommandées en seuil de fonctionnement; les produits peuvent être soumis à des valeurs plus élevées sur demande. Le rayon de courbure est mesuré à partir de l’axe de la gaine. Tout droit d ́apporter des modifications techniques est réservé. Toutes les valeurs déterminées sont données à une température de 20°C environ. Données techniques complémentaires sur: www.norres.com/fr/technologie/.
