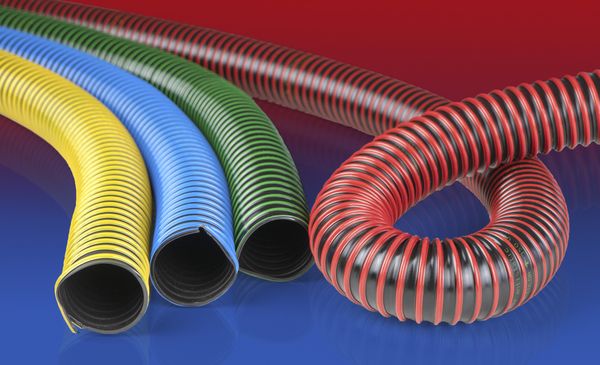

AIRDUC® PUR 350 AS - TWIN COLOR

Antistatischer Polyurethanschlauch, mittelschwer, mikrobenfest
Gas + Staub + Feststoff Pre-PUR® Abriebfest Innenglätte Mikrobenbeständig Antistatische bzw. elektrisch leitfähige Schläuche Spezial-Drahthaftung

Produktdetails

Anwendungen

  • flexibler Schlauch für abrasives Pulver, Schüttgut, Granulat und für Gase
  • Leiterplatten-Bohrmaschine (PCB)
  • Offsetdruckmaschine: Luftversorgung, Luftversorgungsschrank
  • Kühlluft: UV Trockner, IR/Infrarot Trockner
  • Absauganlage, Entstaubungsanlage, Filteranlage, Ölnebelabsaugung
  • Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
  • explosionsgefährdeter Bereich
  • Textilindustrie, Faserabsaugung: Spinnmaschine, Strickmaschine, Webmaschine
  • Tierstall: Belüftung
  • Reinraumbelüftung, Halbleiterfertigungsmaschine
  • Verdichter/ Kompressor, Seitenkanalverdichter, Vakuumpumpe, Druckpumpe, Pumpe
  • Oberflächenbearbeitung: Kugelstrahlmittel/ Sandstrahlmittel Rückführung z.B. an Strahlkabine, Schiffswerft, Stripper, Boden-Fräse, Schleifmaschine
  • Kommunalfahrzeug: Kehrmaschine
  • Kommunalfahrzeug: Rasenmäher, Böschungsmäher, Laubsauger/ Laubsammler
  • Scheuersaugmaschine, Bodenreinigungsmaschine
  • Heizschlauch: Außenschlauch als Schutzschlauch

Eigenschaften

  • mittelschwere Ausführung
  • hoch abriebfest
  • mikrobenfest
  • gute Öl-, Benzin- und Chemikalienbeständigkeit
  • sehr gute Kälteflexibilität
  • Wandung permanent antistatisch: gemäß ISO 8031 Durchgangs- und Oberflächenwiderstand <10⁹ (gemäß TRGS 727 <2,5*10⁸ Ω*m und NFPA 652 10⁸-10⁹Ω)
  • gemäß TRGS 727 & ATEX 2014/34/EU (1999/92/EG): zum pneumatischen Transport brennbarer Stäube & Schüttgüter (Zone 20,21,22 im Inneren), zur Aspiration brennbarer Stäube (Zone 22 im Inneren)
  • gemäß TRGS 727 & ATEX 2014/34/EU (1999/92/EG): zum Fördern für brennbare Flüssigkeiten (innen Zone 0,1,2), zum Fördern für nicht brennbare Flüssigkeiten, zum Einsatz in Zone 1 & 2(Gase), zum Einsatz in Zone 0(Gase)
  • gemäß DIN 26057 Typ 2
  • RoHS konform
  • REACH gemäß --> Technik / Technische Informationen / REACH

Temperaturbereich

  • -40°C bis 90°C
  • kurzzeitig bis 125°C

Konstruktion

  • 1. in der Wandung fest eingegossener Federstahldraht
  • 2. Wandung: permanent-antistatisches Premium Ester-Polyurethan (Pre-PUR®)
  • 3. Wandstärke ca. 0,7 mm

Liefervarianten

  • weitere Abmessungen und Längen auf Anfrage lieferbar

Artikelvarianten

Ø- Innen


(inch/mm)
Ø - Außen


(mm)
Überdruck
DIN 26057
(50% Dehnung)
(bar)
Unterdruck
DIN 26057
(Axial fixiert)
(bar)
Biege-
radius

(mm)
Gewicht


(kg/m)
Mindest-
menge

(m)
Bestellnummer
schwarz + blau
1,25 / 32
39.00
1,930 (4,29)
0,590 (1,00)
27.00
0.27
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
39.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,930 (4,29)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,590 (1,00)
Biegeradius (mm)
27.00
Gewicht (kg/m)
0.27
Mindestmenge (m)
150
1,5 / 38
45.00
1,635 (3,64)
0,495 (1,00)
31.00
0.31
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
45.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,635 (3,64)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,495 (1,00)
Biegeradius (mm)
31.00
Gewicht (kg/m)
0.31
Mindestmenge (m)
150
- / 40
47.00
1,555 (3,46)
0,470 (1,00)
32.00
0.33
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
47.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,555 (3,46)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,470 (1,00)
Biegeradius (mm)
32.00
Gewicht (kg/m)
0.33
Mindestmenge (m)
150
2 / 50-51
57.00
1,250 (2,78)
0,380 (1,00)
38.00
0.40
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 50-51
Ø - Außen (mm)
57.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,250 (2,78)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,380 (1,00)
Biegeradius (mm)
38.00
Gewicht (kg/m)
0.40
Mindestmenge (m)
150
2,36 / 60
67.00
1,050 (2,33)
0,315 (0,83)
44.00
0.48
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
67.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,050 (2,33)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,315 (0,83)
Biegeradius (mm)
44.00
Gewicht (kg/m)
0.48
Mindestmenge (m)
150
2,5 / 63-65
70.00
0,970 (2,15)
0,290 (0,71)
47.00
0.52
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63-65
Ø - Außen (mm)
70.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,970 (2,15)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,290 (0,71)
Biegeradius (mm)
47.00
Gewicht (kg/m)
0.52
Mindestmenge (m)
150
- / 70
77.00
0,900 (2,00)
0,185 (0,83)
50.00
0.56
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 70
Ø - Außen (mm)
77.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,900 (2,00)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,185 (0,83)
Biegeradius (mm)
50.00
Gewicht (kg/m)
0.56
Mindestmenge (m)
150
3 / 75-76
82.00
0,840 (1,87)
0,175 (0,72)
53.00
0.59
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
82.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,840 (1,87)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,175 (0,72)
Biegeradius (mm)
53.00
Gewicht (kg/m)
0.59
Mindestmenge (m)
100
- / 80
87.00
0,790 (1,75)
0,160 (0,64)
56.00
0.64
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
87.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,790 (1,75)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,160 (0,64)
Biegeradius (mm)
56.00
Gewicht (kg/m)
0.64
Mindestmenge (m)
100
- / 85
92.00
0,750 (1,65)
0,155 (0,65)
59.00
0.68
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 85
Ø - Außen (mm)
92.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,750 (1,65)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,155 (0,65)
Biegeradius (mm)
59.00
Gewicht (kg/m)
0.68
Mindestmenge (m)
100
4 / 100-102
107.00
0,635 (1,41)
0,135 (0,66)
68.00
0.80
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100-102
Ø - Außen (mm)
107.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,635 (1,41)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,135 (0,66)
Biegeradius (mm)
68.00
Gewicht (kg/m)
0.80
Mindestmenge (m)
100
5 / 125-127
132.00
0,510 (1,13)
0,110 (0,42)
83.00
0.98
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
132.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,510 (1,13)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,110 (0,42)
Biegeradius (mm)
83.00
Gewicht (kg/m)
0.98
Mindestmenge (m)
100
5,5 / 140
147.00
0,455 (1,01)
0,095 (0,33)
92.00
1.09
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
5,5 / 140
Ø - Außen (mm)
147.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,455 (1,01)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,095 (0,33)
Biegeradius (mm)
92.00
Gewicht (kg/m)
1.09
Mindestmenge (m)
80
6 / 150-152
157.00
0,425 (0,94)
0,075 (0,36)
98.00
1.40
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 150-152
Ø - Außen (mm)
157.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,425 (0,94)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,075 (0,36)
Biegeradius (mm)
98.00
Gewicht (kg/m)
1.40
Mindestmenge (m)
80
6,3 / 160
167.00
0,400 (0,88)
0,070 (0,31)
104.00
1.50
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,3 / 160
Ø - Außen (mm)
167.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,400 (0,88)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,070 (0,31)
Biegeradius (mm)
104.00
Gewicht (kg/m)
1.50
Mindestmenge (m)
80
8 / 200-203
207.00
0,320 (0,71)
0,055 (0,19)
128.00
1.86
60
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200-203
Ø - Außen (mm)
207.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,320 (0,71)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,055 (0,19)
Biegeradius (mm)
128.00
Gewicht (kg/m)
1.86
Mindestmenge (m)
60
schwarz + grün
1,25 / 32
39.00
1,930 (4,29)
0,590 (1,00)
27.00
0.27
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
39.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,930 (4,29)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,590 (1,00)
Biegeradius (mm)
27.00
Gewicht (kg/m)
0.27
Mindestmenge (m)
150
1,5 / 38
45.00
1,635 (3,64)
0,495 (1,00)
31.00
0.31
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
45.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,635 (3,64)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,495 (1,00)
Biegeradius (mm)
31.00
Gewicht (kg/m)
0.31
Mindestmenge (m)
150
- / 40
47.00
1,555 (3,46)
0,470 (1,00)
32.00
0.33
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
47.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,555 (3,46)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,470 (1,00)
Biegeradius (mm)
32.00
Gewicht (kg/m)
0.33
Mindestmenge (m)
150
2 / 50-51
57.00
1,250 (2,78)
0,380 (1,00)
38.00
0.40
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 50-51
Ø - Außen (mm)
57.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,250 (2,78)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,380 (1,00)
Biegeradius (mm)
38.00
Gewicht (kg/m)
0.40
Mindestmenge (m)
150
2,36 / 60
67.00
1,050 (2,33)
0,315 (0,83)
44.00
0.48
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
67.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,050 (2,33)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,315 (0,83)
Biegeradius (mm)
44.00
Gewicht (kg/m)
0.48
Mindestmenge (m)
150
2,5 / 63-65
70.00
0,970 (2,15)
0,290 (0,71)
47.00
0.52
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63-65
Ø - Außen (mm)
70.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,970 (2,15)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,290 (0,71)
Biegeradius (mm)
47.00
Gewicht (kg/m)
0.52
Mindestmenge (m)
150
- / 70
77.00
0,900 (2,00)
0,185 (0,83)
50.00
0.56
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 70
Ø - Außen (mm)
77.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,900 (2,00)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,185 (0,83)
Biegeradius (mm)
50.00
Gewicht (kg/m)
0.56
Mindestmenge (m)
150
3 / 75-76
82.00
0,840 (1,87)
0,175 (0,72)
53.00
0.59
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
82.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,840 (1,87)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,175 (0,72)
Biegeradius (mm)
53.00
Gewicht (kg/m)
0.59
Mindestmenge (m)
100
- / 80
87.00
0,790 (1,75)
0,160 (0,64)
56.00
0.64
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
87.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,790 (1,75)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,160 (0,64)
Biegeradius (mm)
56.00
Gewicht (kg/m)
0.64
Mindestmenge (m)
100
- / 85
92.00
0,750 (1,65)
0,155 (0,65)
59.00
0.68
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 85
Ø - Außen (mm)
92.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,750 (1,65)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,155 (0,65)
Biegeradius (mm)
59.00
Gewicht (kg/m)
0.68
Mindestmenge (m)
100
4 / 100-102
107.00
0,635 (1,41)
0,135 (0,66)
68.00
0.80
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100-102
Ø - Außen (mm)
107.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,635 (1,41)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,135 (0,66)
Biegeradius (mm)
68.00
Gewicht (kg/m)
0.80
Mindestmenge (m)
100
5 / 125-127
132.00
0,510 (1,13)
0,110 (0,42)
83.00
0.98
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
132.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,510 (1,13)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,110 (0,42)
Biegeradius (mm)
83.00
Gewicht (kg/m)
0.98
Mindestmenge (m)
100
5,5 / 140
147.00
0,455 (1,01)
0,095 (0,33)
92.00
1.09
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
5,5 / 140
Ø - Außen (mm)
147.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,455 (1,01)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,095 (0,33)
Biegeradius (mm)
92.00
Gewicht (kg/m)
1.09
Mindestmenge (m)
80
6 / 150-152
157.00
0,425 (0,94)
0,075 (0,36)
98.00
1.40
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 150-152
Ø - Außen (mm)
157.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,425 (0,94)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,075 (0,36)
Biegeradius (mm)
98.00
Gewicht (kg/m)
1.40
Mindestmenge (m)
80
6,3 / 160
167.00
0,400 (0,88)
0,070 (0,31)
104.00
1.50
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,3 / 160
Ø - Außen (mm)
167.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,400 (0,88)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,070 (0,31)
Biegeradius (mm)
104.00
Gewicht (kg/m)
1.50
Mindestmenge (m)
80
8 / 200-203
207.00
0,320 (0,71)
0,055 (0,19)
128.00
1.86
60
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200-203
Ø - Außen (mm)
207.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,320 (0,71)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,055 (0,19)
Biegeradius (mm)
128.00
Gewicht (kg/m)
1.86
Mindestmenge (m)
60
schwarz + gelb
1,25 / 32
39.00
1,930 (4,29)
0,590 (1,00)
27.00
0.27
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
39.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,930 (4,29)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,590 (1,00)
Biegeradius (mm)
27.00
Gewicht (kg/m)
0.27
Mindestmenge (m)
150
1,5 / 38
45.00
1,635 (3,64)
0,495 (1,00)
31.00
0.31
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
45.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,635 (3,64)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,495 (1,00)
Biegeradius (mm)
31.00
Gewicht (kg/m)
0.31
Mindestmenge (m)
150
- / 40
47.00
1,555 (3,46)
0,470 (1,00)
32.00
0.33
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
47.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,555 (3,46)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,470 (1,00)
Biegeradius (mm)
32.00
Gewicht (kg/m)
0.33
Mindestmenge (m)
150
2 / 50-51
57.00
1,250 (2,78)
0,380 (1,00)
38.00
0.40
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 50-51
Ø - Außen (mm)
57.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,250 (2,78)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,380 (1,00)
Biegeradius (mm)
38.00
Gewicht (kg/m)
0.40
Mindestmenge (m)
150
2,36 / 60
67.00
1,050 (2,33)
0,315 (0,83)
44.00
0.48
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
67.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,050 (2,33)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,315 (0,83)
Biegeradius (mm)
44.00
Gewicht (kg/m)
0.48
Mindestmenge (m)
150
2,5 / 63-65
70.00
0,970 (2,15)
0,290 (0,71)
47.00
0.52
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63-65
Ø - Außen (mm)
70.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,970 (2,15)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,290 (0,71)
Biegeradius (mm)
47.00
Gewicht (kg/m)
0.52
Mindestmenge (m)
150
- / 70
77.00
0,900 (2,00)
0,185 (0,83)
50.00
0.56
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 70
Ø - Außen (mm)
77.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,900 (2,00)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,185 (0,83)
Biegeradius (mm)
50.00
Gewicht (kg/m)
0.56
Mindestmenge (m)
150
3 / 75-76
82.00
0,840 (1,87)
0,175 (0,72)
53.00
0.59
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
82.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,840 (1,87)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,175 (0,72)
Biegeradius (mm)
53.00
Gewicht (kg/m)
0.59
Mindestmenge (m)
100
- / 80
87.00
0,790 (1,75)
0,160 (0,64)
56.00
0.64
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
87.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,790 (1,75)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,160 (0,64)
Biegeradius (mm)
56.00
Gewicht (kg/m)
0.64
Mindestmenge (m)
100
- / 85
92.00
0,750 (1,65)
0,155 (0,65)
59.00
0.68
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 85
Ø - Außen (mm)
92.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,750 (1,65)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,155 (0,65)
Biegeradius (mm)
59.00
Gewicht (kg/m)
0.68
Mindestmenge (m)
100
4 / 100-102
107.00
0,635 (1,41)
0,135 (0,66)
68.00
0.80
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100-102
Ø - Außen (mm)
107.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,635 (1,41)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,135 (0,66)
Biegeradius (mm)
68.00
Gewicht (kg/m)
0.80
Mindestmenge (m)
100
5 / 125-127
132.00
0,510 (1,13)
0,110 (0,42)
83.00
0.98
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
132.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,510 (1,13)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,110 (0,42)
Biegeradius (mm)
83.00
Gewicht (kg/m)
0.98
Mindestmenge (m)
100
5,5 / 140
147.00
0,455 (1,01)
0,095 (0,33)
92.00
1.09
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
5,5 / 140
Ø - Außen (mm)
147.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,455 (1,01)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,095 (0,33)
Biegeradius (mm)
92.00
Gewicht (kg/m)
1.09
Mindestmenge (m)
80
6 / 150-152
157.00
0,425 (0,94)
0,075 (0,36)
98.00
1.40
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 150-152
Ø - Außen (mm)
157.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,425 (0,94)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,075 (0,36)
Biegeradius (mm)
98.00
Gewicht (kg/m)
1.40
Mindestmenge (m)
80
6,3 / 160
167.00
0,400 (0,88)
0,070 (0,31)
104.00
1.50
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,3 / 160
Ø - Außen (mm)
167.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,400 (0,88)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,070 (0,31)
Biegeradius (mm)
104.00
Gewicht (kg/m)
1.50
Mindestmenge (m)
80
8 / 200-203
207.00
0,320 (0,71)
0,055 (0,19)
128.00
1.86
60
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200-203
Ø - Außen (mm)
207.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,320 (0,71)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,055 (0,19)
Biegeradius (mm)
128.00
Gewicht (kg/m)
1.86
Mindestmenge (m)
60
schwarz + rot
1,25 / 32
39.00
1,930 (4,29)
0,590 (1,00)
27.00
0.27
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,25 / 32
Ø - Außen (mm)
39.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,930 (4,29)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,590 (1,00)
Biegeradius (mm)
27.00
Gewicht (kg/m)
0.27
Mindestmenge (m)
150
1,5 / 38
45.00
1,635 (3,64)
0,495 (1,00)
31.00
0.31
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
1,5 / 38
Ø - Außen (mm)
45.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,635 (3,64)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,495 (1,00)
Biegeradius (mm)
31.00
Gewicht (kg/m)
0.31
Mindestmenge (m)
150
- / 40
47.00
1,555 (3,46)
0,470 (1,00)
32.00
0.33
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 40
Ø - Außen (mm)
47.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,555 (3,46)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,470 (1,00)
Biegeradius (mm)
32.00
Gewicht (kg/m)
0.33
Mindestmenge (m)
150
2 / 50-51
57.00
1,250 (2,78)
0,380 (1,00)
38.00
0.40
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2 / 50-51
Ø - Außen (mm)
57.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,250 (2,78)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,380 (1,00)
Biegeradius (mm)
38.00
Gewicht (kg/m)
0.40
Mindestmenge (m)
150
2,36 / 60
67.00
1,050 (2,33)
0,315 (0,83)
44.00
0.48
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,36 / 60
Ø - Außen (mm)
67.00
Überdruck DIN 26057 (50% Dehnung) (bar)
1,050 (2,33)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,315 (0,83)
Biegeradius (mm)
44.00
Gewicht (kg/m)
0.48
Mindestmenge (m)
150
2,5 / 63-65
70.00
0,970 (2,15)
0,290 (0,71)
47.00
0.52
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
2,5 / 63-65
Ø - Außen (mm)
70.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,970 (2,15)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,290 (0,71)
Biegeradius (mm)
47.00
Gewicht (kg/m)
0.52
Mindestmenge (m)
150
- / 70
77.00
0,900 (2,00)
0,185 (0,83)
50.00
0.56
150
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 70
Ø - Außen (mm)
77.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,900 (2,00)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,185 (0,83)
Biegeradius (mm)
50.00
Gewicht (kg/m)
0.56
Mindestmenge (m)
150
3 / 75-76
82.00
0,840 (1,87)
0,175 (0,72)
53.00
0.59
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
3 / 75-76
Ø - Außen (mm)
82.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,840 (1,87)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,175 (0,72)
Biegeradius (mm)
53.00
Gewicht (kg/m)
0.59
Mindestmenge (m)
100
- / 80
87.00
0,790 (1,75)
0,160 (0,64)
56.00
0.64
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 80
Ø - Außen (mm)
87.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,790 (1,75)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,160 (0,64)
Biegeradius (mm)
56.00
Gewicht (kg/m)
0.64
Mindestmenge (m)
100
- / 85
92.00
0,750 (1,65)
0,155 (0,65)
59.00
0.68
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
- / 85
Ø - Außen (mm)
92.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,750 (1,65)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,155 (0,65)
Biegeradius (mm)
59.00
Gewicht (kg/m)
0.68
Mindestmenge (m)
100
4 / 100-102
107.00
0,635 (1,41)
0,135 (0,66)
68.00
0.80
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
4 / 100-102
Ø - Außen (mm)
107.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,635 (1,41)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,135 (0,66)
Biegeradius (mm)
68.00
Gewicht (kg/m)
0.80
Mindestmenge (m)
100
5 / 125-127
132.00
0,510 (1,13)
0,110 (0,42)
83.00
0.98
100
Weitere Artikeldetails
Ø- Innen (inch/mm)
5 / 125-127
Ø - Außen (mm)
132.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,510 (1,13)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,110 (0,42)
Biegeradius (mm)
83.00
Gewicht (kg/m)
0.98
Mindestmenge (m)
100
5,5 / 140
147.00
0,455 (1,01)
0,095 (0,33)
92.00
1.09
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
5,5 / 140
Ø - Außen (mm)
147.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,455 (1,01)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,095 (0,33)
Biegeradius (mm)
92.00
Gewicht (kg/m)
1.09
Mindestmenge (m)
80
6 / 150-152
157.00
0,425 (0,94)
0,075 (0,36)
98.00
1.40
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6 / 150-152
Ø - Außen (mm)
157.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,425 (0,94)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,075 (0,36)
Biegeradius (mm)
98.00
Gewicht (kg/m)
1.40
Mindestmenge (m)
80
6,3 / 160
167.00
0,400 (0,88)
0,070 (0,31)
104.00
1.50
80
Weitere Artikeldetails
Ø- Innen (inch/mm)
6,3 / 160
Ø - Außen (mm)
167.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,400 (0,88)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,070 (0,31)
Biegeradius (mm)
104.00
Gewicht (kg/m)
1.50
Mindestmenge (m)
80
8 / 200-203
207.00
0,320 (0,71)
0,055 (0,19)
128.00
1.86
60
Weitere Artikeldetails
Ø- Innen (inch/mm)
8 / 200-203
Ø - Außen (mm)
207.00
Überdruck DIN 26057 (50% Dehnung) (bar)
0,320 (0,71)
Unterdruck DIN 26057 (Axial fixiert) (bar)
0,055 (0,19)
Biegeradius (mm)
128.00
Gewicht (kg/m)
1.86
Mindestmenge (m)
60
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, Produkte können auf Anfrage höher belastet werden. Der Biegeradius wird durch die Innenseite des Schlauchbogens gemessen. Technische Änderungen vorbehalten. Alle Angaben sind allgemeine Orientierungswerte und beziehen sich auf 20 °C. Weitere Informationen finden Sie in unserem Technik-Bereich unter www.norres.com/de/technik/

Zubehör
